Как установить счетчик в гараже

Содержание

Правила Установки Электросчетчика В Гараже 2022

Однако перед этим необходимо затребовать у провайдера сетевого типовой договор, задание на выполнение работ с актом разделений балансовой принадлежности. Процесс установки счетчика Зачастую установку в квартирах электросчетчика проводят представители сетевой компании.

В первую очередь в процессе монтажа и подключения счетчика следуют правилам ПУЭ, где описаны все главные аспекты. Важные нюансы В первую очередь перед монтажом счетчика нужно проверить срок государственной проверки. На пломбе должна стоять дата проверки.

Законно ли требование установки электросчетчика на улице 2022

При установке счетчиков вне дома эта проблема решилась сама собой. Тем более что современные уличные счетчики специально для этого предназначены, и позволяют производить контроль потребляемой электроэнергии и уточнение снятых показаний в любое время. Все электросчетчики, которые устанавливают потребителям, классифицируют по таким параметрам:

Перенос счётчика в гараже

Что касается новостроек, то в них счетчик размещают в прихожей, используя для этого закрытый щиток. Там же находится группа автоматов, перераспределяющих электричество по квартире. Иногда владельцам требуется перенести счетчик из подъезда во внутренние помещения квартиры.

В праве ли я отказаться от установки счетчика на улице и установить его в доме? Живем в частном секторе

В случаях, когда условие договора предусмотрено нормой, которая применяется постольку, поскольку соглашением сторон не установлено иное (диспозитивная норма), стороны могут своим соглашением исключить ее применение либо установить условие, отличное от предусмотренного в ней. При отсутствии такого соглашения условие договора определяется диспозитивной нормой.

Про границу балансовой принадлежности я уже здесь говорил. Конкретно в Вашем случае где она проходит я не знаю: может быть на гусаке, который расположен на крыше, может на зажимах кабеля на опоре ЛЭП-0,4 (0,22) кВ, а может и на губках счетчика.

Вы же не пишите как у Вас сделан ввод и есть ли у Вас в налчии акт разграничения балансовой принадлежности и эксплуатационной ответственности сторон с сетевой организацией. Скорее всего нет, а должен быть. Для этого надо письменно обратиться в сетевую организацию. Что касается учета.

Ссылку на п. 144 я привел к тому, чтобы понимали, что в случае ввода в эксплуатацию электроустановки учет ставится на границе балансовой принадлежности, которая, как правило находится на опоре ЛЭП-10/6/0,4 кВ, на автомате отходящего фидера и так далее. Кроме того, есть практика, что сетевые организации строящие электрические сети за свой счет до границ земельных участков заявителей и учет ставят на опоре за свой счет.

Этопозволяет контролировать расход элкетроэнрегии и исключить ее воровство. Ладно, ближе к делу. В Вашем случае, как я понял, учет уже установлен в доме и есть договор энергоснабжения с энергосбытом в котором, кстати, должно быть прописано где установлен учет, и то что Вам прислали это не правомерно однозначно, так на «дурачка».

Во всех этих законодательных актах нет ничего про перенос уже установленного учета на границу балансовой принадлежности и соответстенно заставить Вас это сделать никто не имеет права, а уж тем более оплачивать расходы сетевой организации. Им надо — пусть ставят за свой счет. Ну вот как-то так в двух словах «понятным языком».

Постановление правительства рф о счетчиках электричества в гск

Начало судебного разбирательствам положила жалоба, поступившая в УФАС (Управление Федеральной Антимонопольной Службы) от местного жителя. Он счёл незаконными требования энергоснабжающей организации, относительно замены электросчетчика в его частном жилом доме. Организация сама согласилась заменить счетчик, но только при условии, что он будет установлен на фасаде дома.

Кто несёт затраты Закон устанавливает, за чей счет приобретаются, монтируются и содержатся счетчики учета электроэнергии — за счёт средств балансовых держателей:

  • Затраты по приборам, установленным в квартире или выведенным на лестничную площадку, несут собственники квартир.

Установка электросчётчика в гараже: как правильно выбрать прибор

При этом схема монтажа самая простая – счётчик устанавливают напрямую в разрыв питающих проводов. Используется такой метод при небольшом количестве потребителей слабой мощности. Если имеются мощные потребители, тогда применяется косвенное подключение с использованием промежуточных трансформаторов.

Подключение автовыключателей начинается с вводного автомата через его верхний ряд контактов. Отходящие провода нижнего ряда отходят на прибор учёта. Далее фазы с него переходят на верхний ряд контактов однополюсного автомата, а нижние предназначаются для соединения с отходящими фазными жилами.

Mitsubishi Galant ✴ Galatea › Бортжурнал › Друг в беде не бросит, или электросчетчик в гараже

Ладно, считаем. 1345 рублей. Ок, все верно, и тут… Да, все правильно — СНОВА ЛИШНИЕ КИЛОВАТТЫ, но уже там чуть ли не на 500 рублей. Тут мое терпение лопнуло. Я реально начал орать. Мужик присел, начал выступать. Я еще громче — мол, задрала ваша хрень, я с вами нормально, навстречу всегда иду, уже пару раз докидывал чтоб вам полегче было считать и раскидываться — что это за фигня?

Как правильно снять гараж в аренду

Все больше и больше?

Чтоб больше не оставаться в дураках, решил не откладывать покупку счетчика. И тут приехал друг-сокурсник. Я ему обрисовал тему, поплакался, как говорится — он и говорит- поставлю я тебе счетчик, ты только купи все что нужно! А я в этом ни уха, ни рыла… В общем, сегодня скатались и купили и счетчик, и короб, и автоматы… Прочее уже было.

Как установить электросчетчик в гараже

Большое значение имеет и грамотный выбор электросчетчика для гаража. Отличается количество тарифов, фаз, а также мощность и напряжение питания. Кроме того, отличаются способы крепления, класс точности. Иногда требуется подключение прибора через трансформатор, если мощность потребления высокая, в гараже часто используется профессиональное оборудование при работе в мастерской.

  • Срок поверки уже закончился (он составляет 16 лет).
  • Старое устройство испорчено.
  • Класс точности ниже допустимого.
  • Мощность потребления увеличилась, а счетчик на нее уже не рассчитан.
  • Энергопотребление приходится разделять между разными пользователями. Такое возможно в гараже на несколько машиномест.
  • Возникла необходимость использования двух тарифной схемы электроснабжения.
  • Надо перенести прибор учета в другое место.

Установка счетчика электроэнергии в частном доме: нюансы процедуры и практические советы по монтажу

  • монтаж устройства необходимо произвести в месте, которое удобно для проверки или технического обслуживания;
  • на время монтажа линия должна быть обесточена, это следует обеспечить заранее, договорившись с представителями компании;
  • счетчик должен находиться на высоте от 80 до 170 см от пола;
  • необходимо установить защитный выключатель перед подключением к счетчику, до него;
  • обязательно заземление;
  • разводка (автоматы) подключаются к счетчику;
  • если на счетчике нарушена целостность пломб, необходимо немедленно вызвать специалиста для опломбировки;
  • по окончании установки осуществляется пробное включение.
  • обычно, при наличии требований компании-провайдера прибор устанавливается на фасаде дома на высоте от 70 см до 170 см для удобства обслуживания;
  • также практикуется установка прибора учета на соответствующей высоте на бетонном столбе, при этом он должен находиться на территории дома,а разводка при этом устанавливается в самом доме.

Делаем проводку в гараже своими руками: схема подключения, электрощиток, заземление и фото

Как провести электропроводку в гараже? Сначала обсудим то, что можно делать самостоятельно, своими силами. Из дома можно провести электричество в гараже по воздуху или под землей. Воздушную линию делают кабелем и подвешивают на стальной несущей проволоке диаметром 3 мм.

Выполнение эл. проводки в гараже своими силами возможно. Самостоятельная разводка проводки в гараже потребует значительно меньших расходов, чем с привлечением наемных работников. Но если вы хотите провести на высоком уровне электрику в гараже своими руками, то придется многому поучиться в этом процессе и почитать статьи, подобные этой.

Правила Установки Электросчетчика В Гараже 2022

Замена электросчетчика в гаражном кооперативе должна производиться по общепринятым правилам, с соблюдением норм и требований, предъявляемых к качеству установки. Часто подключение гаража к электричеству делается собственными силами или силами штатного электрика, которого не так просто найти. Специалисты ООО «10 киловольт» выполнят монтажные работы и подключат ваш гараж от столба или щитка – быстро, качественно и по конкурентной цене.

Таким образом, подключение электросчетчика в гараже, контроль за потребляемой энергией и предпринимаемые меры к членам кооператива – в случае неуплаты электроэнергии – возлагаются на руководство гаражного кооператива, а все электросчетчики, установленные в конкретных боксах являются приборами технического учета. Со всеми вытекающими отсюда последствиями – более лояльными требованиями к установке, температурным условиям эксплуатации и т.п.

Источник

Как выбрать и установить электросчётчик в гараж

Установка индивидуальных приборов потреблённой электроэнергии требуется не только в жилье, но и на других объектах, в том числе – в гаражах. Рассмотрим особенности выбора и установки электросчётчика в гараже, с учётом предусмотренных разновидностей выпускаемых аппаратов, правил их монтажа и подключения.

Выпускаемые электросчётчики различаются по нескольким критериям. Это распространяется и на приборы учёта, приобретаемые для установки в гараже. Рассмотрим детальнее разновидности таких аппаратов.

По количеству фаз

По числу фаз, счётчики бывают:

  • однофазными – когда подключается по одному фазному и нулевому проводам;
  • трёхфазными – при одном нулевом проводе присутствует 3 фазных.

двух-и-трех-фазный-счетчик

Трёхфазные приборы работают на напряжении величиной 380 В и предусматривают возможность использования станочного и сварочного оборудования, хотя и при однофазном счётчике их тоже можно использовать, если у вас все рассчитано правильно.

По числу тарифов

По данному показателю выпускаются аппараты:

  • однотарифные,
  • двухтарифные,
  • многотарифные – учитывающие показания при нескольких тарифах.

тарифы

Многотарифные приборы программируются таким образом, что показания суммируются отдельно для времени действия определённого тарифа. Это позволяет владельцу сэкономить, перенеся использование энергоёмкого оборудование на период времени, когда действует более дешёвый тариф.

По принципу работы

По принципу работы, потребитель может отдать предпочтение аппарату следующего типа:

  • индукционного – устаревшая, но более простая модель, принцип действия которой основан на вращении диска за счёт воздействия электромагнитного поля потребляемой энергии, с отсчётом показаний посредством масштабирующего редуктора;
  • электронного – современные модели, преобразующие поток энергии за счёт схемы печатной платы и выводящей данные на жидкокристаллический дисплей;
  • гибридного – совмещение двух вышеуказанных видов приборов, где вращение диска преобразуется в отчётные данные электронной схемой.

табло-и-принцип-работы

Первые из указанных счётчиков предусматривают учёт по одному тарифу. Электронные позволяют, наряду с многотарифным измерением, выполнение многочисленных дополнительных опций по контролю показателей сети, хранению данных и прочих функций.

По способу подключения

Счётчики могут предусматривать следующие способы подключения:

  • непосредственное – когда провода подключаются непосредственно к прибору, согласно паспортной схеме;
  • трансформаторное – с использованием дополнительных трансформаторов, через которые подсоединяется счётчик к сети.

Обычно через трансформатор подключаются трёхфазные приборы.

Как правильно выбрать

Выбор электросчётчика зависит от особенностей эксплуатации сети:

  • однофазный индукционный – подойдёт при незначительном расходе энергии, обычно только для освещения и включения потребителей небольшой мощности;
  • трёхфазный электронный – если предполагается использование станков и сварочного агрегата. Такой прибор, как правило, необходимо подключать через трансформатор;

В последнем случае владелец получает возможность учитывать потребление по нескольким тарифным планам.

Также следует учитывать температурный диапазон прибора, исходя из условий эксплуатации. Важно правильно определиться с токовыми характеристиками счётчика и мощностью автомата на включении. Это также зависит от суммарной мощности подключаемых устройств.

За сколько можно построить гараж из пеноблоков

Короба для прибора учёта

Учитывая характер эксплуатации электросчётчика, важно обеспечить его надёжную защиту. Это обеспечивается использованием специального короба. Такие боксы маркируются следующим образом, в зависимости от разновидности:

    ЩУ – наиболее простая модель,

щу

щрн

Кроме самого счётчика, внутрь бокса могут помещаться защитный автомат, заземляющие и нулевые шины.

Короб может предусматривать следующую конструкцию:

  • напольную;
  • встраиваемую;
  • накладную (навесную);
  • скрытую или открытую;
  • цельную или разборную.

Выбор должен определяться типом прибора и разработанным проектом установки. Для этого владельцу необходимо воспользоваться помощью соответствующих специалистов.

Установка счётчика в короб

Первым делом необходимо выполнить монтаж короба. Бокс крепится к стене у входа в помещение гаража. Для этого используются дюбеля, вставляемые в стену.

Высота расположения бокса от уровня пола – от 0,8 до 1,7 м, чтобы обеспечить удобство снятия показаний.

где-должен-стоять-счётчик

После установки короба, крепится сам счётчик. Прибор учёта устанавливается, в зависимости от конструктивных особенностей – с помощью ДИН-рейки или тремя винтами. Последний способ характерен для устаревших моделей. ДИН-рейка применяется в аппаратах нового типа.

Далее устанавливаются дополнительные устройства – входные автоматы, контролирующие блоки и пр. Дополнительное оборудование может крепиться отдельно или на одной ДИН-рейке с электросчётчиком.

Как подключить счётчик

На следующем этапе подключается счётчик. Для этого необходимо предварительно отключить подачу тока, чтобы подключение осуществлялось с соблюдением мер безопасности. Рассмотрим возможные схемы подключения, в зависимости от разновидности счётчика.

схема-потребителей-в-гараже

Однофазный

Ниже приведена типичная схема подключения однофазного прибора учёта:

однофазный

На приведённой схеме фазный провод, подключаемый через автоматический выключатель, обозначен красным цветом, а нулевой – синим.

Трёхфазный

Трёхфазный прибор может предусматривать непосредственное и трансформаторное подключение.

При непосредственном подключении применяется следующая схема:

трехфазный

Здесь также не представляет труда разобраться в расположении контактов по каждой из фаз и нулевому проводу.

Одна из возможных схем трансформаторного подключения:

трансформаторное подключение

Прибор должен подключаться по схеме, изображённой на крышке клеммной коробки или в паспорте аппарата. В противном случае, её можно отыскать в интернете по модели счётчика.

Нюансы

Выбор и установка электросчётчика в гараже должны производиться с учётом следующих нюансов:

  • общей токовой нагрузки – обычно её значение составляет в пределах 50 А, если предполагается использование мощного оборудования, необходимо выбрать изделие с большей характеристикой;
  • вида сети – одно- или трёхфазной;
  • способа крепления – в зависимости от этого, подбирается короб;
  • количества тарифов – определяет выбор вида прибора;
  • класса точности – обычно в пределах от 1,5 до 2.

Владельцу необходимо убедиться, что аппарат сопровождается необходимой паспортной документацией, качество изделия подтверждается соответствующим сертификатом. Необходимо приобрести требуемое дополнительное оборудование.

Правильно выбранный и установленный прибор учёта обеспечит нормальную эксплуатацию оборудования, подключённого в гараже, и избавит собственника от проблем с поставщиком ресурсов.


Источник

Подключение электрического счетчика и УЗО в гараже

После покупки гаража столкнулся с вопросом о замене счетчика. Первым стоял вопрос о самом выборе счетчика, т.к. на рынке представлено множество вариантов самой разной ценовой категории.

Сам в этом вопросе разобраться не смог и позвонил электрику кооператива, он сказал, что тут в первую очередь для самого себя самый главный фактор – чтобы счетчик считал, а посему – можно брать самый простой и будет все в порядке. Выбор пал на IEK STAR 101/1 R1-5(60)Э. Артикул — CCE-1R1-1-02-1 (с электронным табло), есть версия CCE-1R1-1-01-1 (с механическим). Лично для себя, немного пожалел, что не купил с механическим табло, т.к. на электронном отсвечивает, если в гараже горит свет. Мелочи, но всё же.

Так же был куплен двухполюсный автоматический выключатель фирмы Schneider Electric на 25 ампер, он будет использоваться как вводной автомат. Был куплен бокс для пломбировки вводного автомата (сначала — подешевле, как говорится «скупой платит дважды», потом подороже, первый практически развалился, а во втором немного треснуло «ушко» для пломбы, короче — и то и то — китайщина, но без бокса не пломбируют, как-нибудь пойдет и так).

УЗО DEKraft на 40 ампер (из расчета, что тепловой расцепитель автоматического выключателя начинает срабатывать в диапазоне токов 1,13-1,45 его номинального тока, причем при значении тока в цепи 1,45 номинального тока, автомат должен отключиться в течении часа, для автоматического выключателя 25А этот ток составит 25*1,45=36,25А). Именно поэтому на 40 ампер.

После УЗО будут стоять два однополюсных автомата на 16А и 25А все того же Schneider Electric. Первый на одну сторону гаража и на освещение. Второй на вторую сторону гаража и возможное подключение более мощных потребителей. Ну и нулевая шина в довесок.

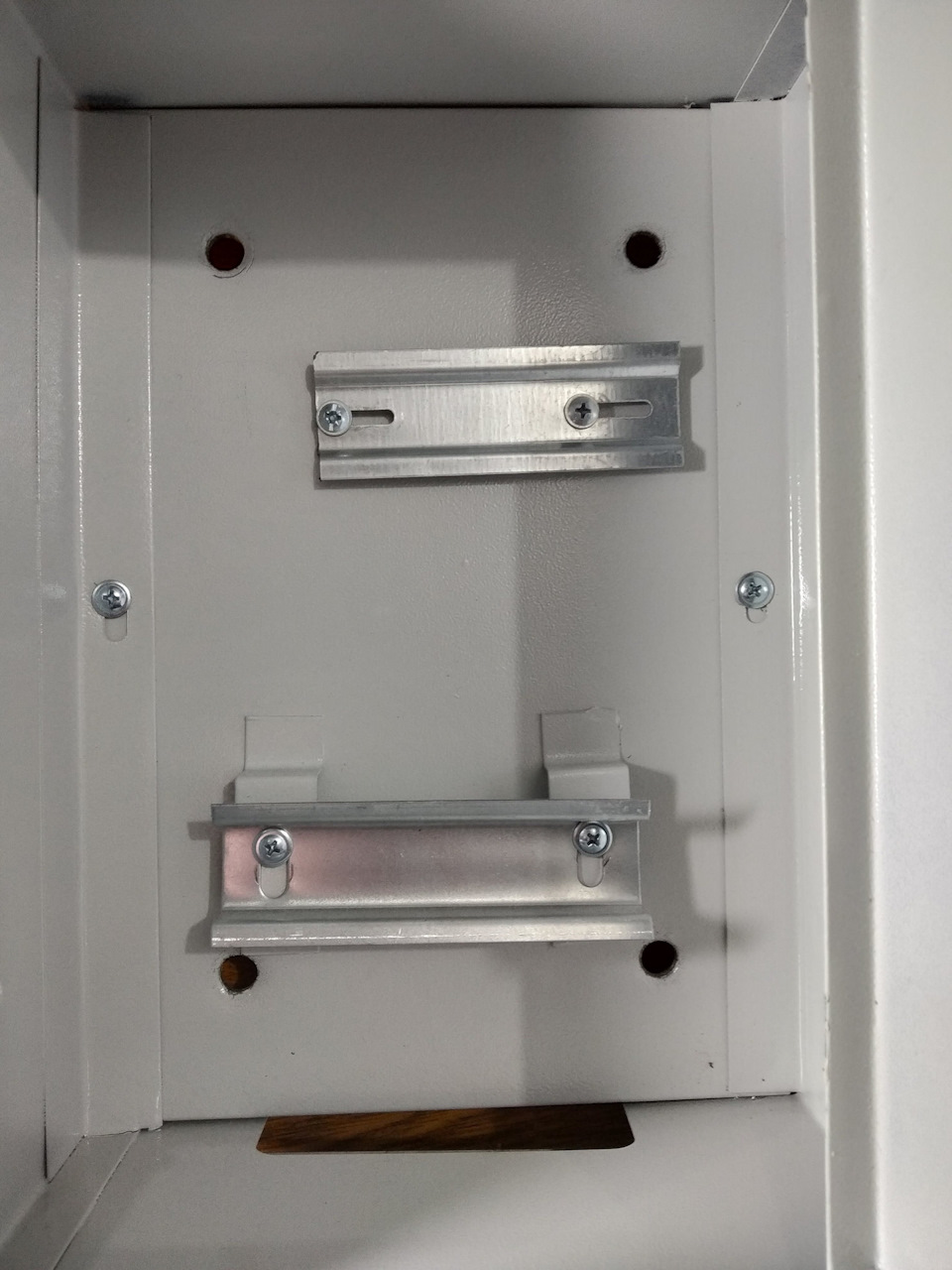

Нулевая шина, бокс для пломбировки вводного автомата DEKraft (в итоге был заменен на бокс белорусского производителя, как итог – и то и другое не очень, первый из хренового пластика – крошится, у второго – треснуло ушко для пломбы), вводной автомат Schneider Electric 2P 25A, УЗО DEKraft 40A, 1P автоматы Schneider Electric 25A и 16A.

Соединяем это все между собой. Использовал медный кабель сечением 4 кв. На вводе — алюминий 6 кв. Электрика не было на месте, поэтому до счетчика подключал то же сам (естественно с разрешения электрика и председателя). Председатель после все это мне опломбировал.

Чтобы повесить ящик на сам щит, пришлось его немного подрезать болгаркой, но это уже нюансы.

Источник

Счетчик в гараж: разбираемся, какой лучше подойдет и как его правильно подключить

Замена эл счетчика в гараже происходит по разным причинам. Самое главное — это обеспечить замену вовремя на новый прибор учета. Счетчик выполняет не только функцию подсчета использованной электроэнергии, но и с его помощью поддерживается безопасность энергопотребления.

Обязан ли владелец гаража выносить электросчетчик на фронтальную стену гаража

В действующих законодательных актах, которые регулируют законы относительно энергетики в ГСК, чья деятельность установлена Федеральным законом от 29. 2017 № 217-ФЗ, ограничений по отношению к месту установки электросчетчиков не имеются. Следовательно, вполне вероятно использование норм по аналогии с законом (ст. 6 Гражданского кодекса), приравняв собственника гаража к владельцу изолированного земельного участка.

Какие бывают счётчики

Выпускаемые счётчики отличаются по целому ряду критериев. Из-за этого, в случаях, когда необходима замена эл счетчика в гараже, не каждый владелец сумеет понять и правильно подобрать необходимый тип устройства. Дабы исключить покупку ненужного типа счётчика необходимо в общих чертах разобраться с разницей между вариантами электросчётчиков.

Условно новый вид счётчиков. Он измеряет потребление напрямую и передает информацию на индикатор памяти. Современный электросчётчик обладает множественными преимуществами: компактность, возможность вести учёт по многотарифной сетке, большой срок между проверками по сравнению с индукционным; точность в определении показаний; возможность повышения класса точности при установке микросхемы. Недостатком можно обозначить – высокую стоимость и короткий срок эксплуатации по сравнению с индукционным.

Как хранить баллон с углекислотой в гараже

Индукционный счетчик считается классическим вариантом. Он стал «отцом» всех счетчиков и появился намного раньше, на него зачастую можно наткнуться в престарелых постройках. Устройство имеет элементарную конструкцию и работает по принципу магнитного поля. По результату работы магнитное поле влияет на диск, и он делает вращательное движение.

Индукционные счётчики очень долговечны. Среди положительных характеристик стоит подчеркнуть надёжность и низкую цену. Но, главным недостатком можно назвать низкий класс точности, что часто стает первопричиной переплат по счетам. Также он имеет слабенькую защиту от хищения электричества и при учёте некоторых её характеристик придётся пользоваться несколькими приборами.

Какой счетчик электроэнергии лучше поставить в гараже

При выборе счетчика обращают внимание не только на принцип работы, но и на способ подключения к сети и методу учёта электроэнергии.

По количеству фаз

Есть два основных типа:

  • однофазные;
  • трехфазные;

Тут выбор на прямую зависит от того, какой тип проводки. Но имеется ряд особенностей. Так, ежели однофазные приборы не работают на 3-х фазной проводке, то трёхфазные счетчики могут.

На всех приборах имеются спец клеммы, которые необходимы для подключения к ним проводов. Для примера, у однофазного их четыре: 2 на вход фазы и ноля, а также 2 для выхода. Следовательно, подключить однофазный счетчик к сети, имеющей 3 фазы невозможно.

Трехфазный счетчик имеет восемь клемм. Тут также, как и в 1-но фазном, лишь в большем количестве четыре для входа и четыре для выхода. Поэтому лучше приобрести трехфазный счетчик, который может быть использован и с одной фазой, и с тремя.

По числу тарифов

По данному критерию электросчетчики делят на 3 вида:

  • самые общераспространенные пока что – однотарифные;
  • набирающие известность в регионах – двухтарифные;
  • и самые малоизвестные – многотарифные.

Оплачивать легче всего по одно тарифному счетчику. Но следует понимать, что возможность экономить после установки счетчика с несколькими тарифами не будет явной. Причина заключается в том, что в данном случае все будет зависеть от ряда факторов:

  • разница между стоимостью на электричество. Чем менее цена у ночного тарифа – тем будет больше выгоден и экономичен;
  • количество израсходованной электроэнергии в различное время суток.

По принципу работы

По принципу работы счетчики различаются по следующим отличиям:

  • подключение:
  • счетчики прямого подключения;
  • счетчики трансформаторного подключения;
  • механические;
  • электронные;
  • гибридные;
  • однотарифные счетчики;
  • многотарифные счетчики.

Для учета электричества зачастую ставят электронные счетчики, которые имеют ряд преимуществ: они немного точнее и дают возможность использовать по нескольким тарифам, на которые они переходят и считают без участия владельца.

По способу подключения

По методу подключения счетчики различают однофазные и трёхфазные и разница в них существенна. Также имеется существенное различие, заключается оно в том, то при желании подключения двух тарифного плана можно поставить себе лишь трехфазный счетчик.

Самый старый вид электросчётчика это индукционный, его легко определить по крутящемуся магнитному диску, который установлен внутри и чем больше потребление электроэнергии, тем быстрее он крутится.

Условие установки

После подготовки всех необходимых комплектующих и инструментов, а также проверки исправности всего оборудования, можно приступать непосредственно к установке и сборке электрощитовой.

Расположение клемм

Когда потребляемая сила тока небольшая, достаточно собрать электросхему без трансформатора. Но необходимо помнить, что при установке мощного оборудования в гараж, придется использовать трансформатор для устранения вероятности замыкания.

На данный момент необходимо остановиться на главном моменте. Независимо от выбранной модели счетчика, необходимо расположить клеммы на панелях в одну сторону.

Если подключение проводов будет проводится своими руками, то необходимо предварительно изучить схему, которая присутствует на крышке клемной разводки. Таким образом гарантируется правильное подсоединение всех проводов.

Техника безопасности перед началом работ

Ключевые моменты, которые необходимо знать:

  • проводка укладывается в штробы или гофру. Для гаража это очень актуально, потому что риск повреждения проводки в таких помещениях высок;
  • при монтаже проводки в железном гараже гофры обязательны. Коммуникация монтируется на панели, которые сделаны из диэлектрических материалов;
  • нужно учитывать влияние сырости и различных агрессивных жидкостей;
  • непременно развод контура освещения и силовых розеток на раздельные автоматы защиты.

После счетчика ставится общий автомат:

  • оставляя гараж можно обесточить его одним движением руки. Допускается раздельная линия освещения, которая будет непрерывно под нагрузкой;
  • энергообеспечение ямы выполняется с определенной защитой, желательно использование источника низкого напряжения с гальванической развязкой.

Процесс установки или замена счетчика электроэнергии в гараже

После покупки подходящего счетчика можно начинать его установку. Монтаж необходимо производить согласно правилам установки электросчётчика, которые описаны в ПУЭ. При желании осуществить работу самому необходимо подойти к процессу пристально и ответственно, потому что от этого зависит работа устройства в будущем.

Перед началом работ, необходимо собрать все необходимые инструменты, которые понадобятся в процессе установки:

перфоратор;
отвертки – простая и индикаторная;
приспособление для снятия оплетки;
паяльник.

Перед тем, как приступать к установке счётчика в гараже понадобится определенная подготовка. Прибор необходимо визуально осмотреть, чтобы удостовериться в наличии пломб и дополнительно изучить схему монтажа. В первую очередь ставится бокс, внутри которого располагается оборудование. Для этого необходимо подготовить:

АВ выключатели;
ограничители и указатели напряжения;
клеммные колодки;
шины.

Курируясь советами бывалых мастеров, бокс лучше в гаражах устанавливать у входа. Ящик складывается из ряда частей:

предохранительной крышки;
реек;
нулевой ниши.

Для крепления шкафа необходимо скинуть верхнюю часть и отвинтить 4 винта, которыми укрепляется внешняя крышка. Затем переходим непосредственно к монтажу, применяя подходящие технологии крепления.

Согласно условиям ПУЭ щитовая должна быть установлена на уровне 0,6-1,8 м от пола. Это необходимо для обеспечения комфортного доступа к прибору.

В целях улучшения условий безопасности, перед входом сети в щиток, надо установить предохранительный отключатель. Для данных целей применяют двухполярный АВ, выполняющий ряд ключевых функций:

предотвращает возгорание при высоких нагрузках;
защищает от замыканий;
дает возможность с лёгкостью обслуживать счётчик или заменить его.

Сам механизм крепится задней крышке бокса, с помощью защелки коммутатор крепится на рейку. Как и при ситуации с АВ, на его задней стороне стоит «скрепка» для крепления. Следом за ним подобным образом фиксируются однополюсные автоматы.

На данном этапе необходимо пристально осмотреть контакты, чтобы их подсоединить без ошибки. Данный момент важен, потому что, после опломбировки счётчика, не будет возможности доступа к группе контактов.

Любой контакт обладает четырьмя прижимными винтами, при помощи первого производится подключение фазы, при помощи второго подключается отходящая, 3-й подключает электропитательный нулевой провод и 4-й отходящий нулевой провод.

Как сварить рамку для ворот из уголка для гаража

Подключение авто выключателей (АВ) начинается с вводного пакетника через который, пропускается весь ряд верхних контактов. Провода нижнего ряда перебрасываются на счетчик. Затем, фазы с него перекидывают на верхний ряд однополюсного АВ, а нижние служат для состыковки с отходящими фазными жилами.

Особенности подключения однофазных и двухфазных счетчиков

Нельзя сменять двухполюсный АВ 2-мя однополюсными. В случаях установки после счетчика несколько линий нагрузки, у которых имеется защита, установка совместного устройства предохранения от перепадов не требуется.

Провода фиксируются для того чтобы изоляция не попадала под фиксирующую пластину. Также оголенный элемент не должен выступать из-под нее. В случаях, если в щите отсутствует дин-рейка, ее можно купить и установить самостоятельно.

Подключение однофазного электросчетчика в гараже

Знакомство с инструкцией Перед началом подключения, необходимо изучить его схему. Тут указана подробная инструкция на то, каким образом необходимо проводить подключение счетчика к сети и как подводить к клеммам. Далее уже идет раздача тока всем потребляющим устройствам, где обеспечивается работа осветительных приборов.
Запуск тока Как только по проводам начинает поступать ток, напряжение, в свою очередь, вращает диск счетчика. Схема положения клемм одинаковая, хотя модификаций счетчиков весьма много. Клеммы размещаются на лицевой панели, с низу. Считать клеммы начинают от левого края, где находится и первая клемма. К первой клемме подключают фазовый провод, ко второй – нагрузку. Он затем идет на УЗО с АВ.
Автовыключатели Главный АВ ставят перед счетчиком. Он сможет выключить все приборы, вне зависимости от применения. Затем подключают УЗО.

Схема подключения счетчика электроэнергии однофазный с автоматами в гараже

Алгоритм монтажа с последующим подключением счетчика таков:

  1. Проводится разметка места с последующим монтажом щитка. Наилучшая высота – 1,2 – 1,8 м. К стене щит необходимо основательно прикрепить дюбелями. Расположение обязано быть строго горизонтальным.
  2. Электросчетчик устанавливается в щитке. Рядом ставятся АВ, шины с предохранителями, УЗО. Модули фиксируются спец деталями.
  3. Все АВ ввода монтируются в особом боксе. Туда выводят кабель СИП, потом система пломбируется.
  4. Различные соединения выполняются отдельным медным проводом диаметром минимум в 2,5 мм. Алюминиевый кабель лучше не использовать.
  5. СИП от наружной сети подключается на АВ ввода. Если есть желание скрыть кабель под землей, то понадобится провод ВВГнг.
  6. Фазу подключают к верхнему контакту с лева. Ноль навидается на правый контакт.
  7. Для модульных типов оборудования необходим провод ПВ-1.
  8. Спец гребенки необходимы для монтировки перемычек на УЗО и автоматы.
  9. Когда схема собрана, необходимо ее испробовать.

Подключаем трехфазный счетчик

При подключении трехфазного счетчика следует учесть важный момент. Сперва к счетчику подключают все оборудование гаража, АВ и УЗО. Потом необходимо протянуть провода сквозь вводный АВ в четыре полосы напрямую на клеммы 1, 3, 5, 7.

Фаза всегда желтая, а при подключении сети идет последовательность 2, 4, 6, 8. По итогу красный провод подсоединен к клеммам 1 и 2. К УЗО же надо подключать кабель нуля и фазы в определенной последовательности.

Ошибки при подключении и как их не допустить

При подключении щита случаются ошибки лишь в тогда, когда были ошибочно объединены друг с другом контакты. Неправильно подобраны и подсоединены фазы к счетчику. Главная причина — это нехватка опыта при выполнении работ с электроустановками и схемами, а вдобавок еще и отсутствие следования инструкции.

Источник

Как установить электросчетчик в гараже своими руками

Замена электросчетчика в гаражном кооперативе должна производиться по общепринятым правилам, с соблюдением норм и требований, предъявляемых к качеству установки. Часто подключение гаража к электричеству делается собственными силами или силами штатного электрика, которого не так просто найти. Специалисты ООО «10 киловольт» выполнят монтажные работы и подключат ваш гараж от столба или щитка – быстро, качественно и по конкурентной цене.

Работа будет выполнены на высоком профессиональном уровне – наши специалисты имеют действующий сертификат от ООО «НПК «Инкотекс» — крупнейшего российского производителя приборов учета.

Прайс-лист на установку (замену) и перепрограммирование электросчетчиков
Наименование работы Ед. изм. Цена (руб.)
1 Замена (монтаж и демонтаж) электросчётчика однофазного (однотарифного, многотарифного) шт. 2000
2 Замена (монтаж и демонтаж) электросчётчика трехфазного (прямого включения или косвенного) шт. 3500
3 Установка, замена трансформаторов тока в цепях учета и защиты (до 1000 В) шт. 3200
4 Программирование тарифного расписания или переход на зимнее/летнее время шт. 1000
5 Меркурий 200.02 (однофазный, многотарифный) шт. 1800
6 Меркурий 230 ART-01CN (прямого включения) шт. 4700

Калькулятор | Полный прайс-лист | Оставьте заявку!

Все приборы учета электроэнергии можно разбить на две категории – электросчетчики расчетные, показания которых служат основанием для финансовых взаиморасчетов между потребителем и поставщиком электроэнергии, и технологические электросчетчики, установленные потребителем для собственных нужд, например для учета энергопотребления цеха предприятия или улицы гаражного кооператива.

К технологическим электросчетчикам, как к приборам внутреннего учета, не предъявляется жестких требований, в то время как расчетные электросчетчики должны удовлетворять требованиям поставщика электроэнергии, нормам ПУЭ, иметь требуемый класс точности и монтироваться с учетом обеспечения их доступности, сохранности и условий эксплуатации.

В перечень услуг, оказываемых предприятиям и населению нашей компанией, входит перенос или подключение электричества к гаражу от столба.

На что обратить внимание выбирая счётчик

Перед тем, как выбрать электросчетчик в гараж, немаловажно узнать, какими они бывают и в чём различие. Существует множество видов электроустройств, однако не каждое подойдёт для гаражного помещения.

Выбирая подходящий прибор следует обратить внимание на несколько моментов:

Кроме того стоит определиться с нужной мощностью, в зависимости от используемых приборов в гаражном помещении, а также обратить внимание на дополнительные функции. Некоторые устройства обладают рядом функциональных возможностей, например подсвечиваются, работают максимально бесшумно либо подключаются к компьютеру.

Как правильно выбрать

Выбор электросчётчика зависит от особенностей эксплуатации сети:

  • однофазный индукционный – подойдёт при незначительном расходе энергии, обычно только для освещения и включения потребителей небольшой мощности;
  • трёхфазный электронный – если предполагается использование станков и сварочного агрегата. Такой прибор, как правило, необходимо подключать через трансформатор;

В последнем случае владелец получает возможность учитывать потребление по нескольким тарифным планам.

Также следует учитывать температурный диапазон прибора, исходя из условий эксплуатации. Важно правильно определиться с токовыми характеристиками счётчика и мощностью автомата на включении. Это также зависит от суммарной мощности подключаемых устройств.

Какие бывают счётчики?

Когда нужно произвести замену или установку электросчётчика в гараже, не каждый автолюбитель сможет разобраться и правильно выбрать тип устройства. Чтобы избежать покупки неподходящего варианта следует в общих чертах знать разницу между видами электрического счётчика.

Какой краской покрасить стены гаража внутри

Всего их множество, однако разберём два основных по типу конструкции – электрический и индукционный.

Электронный счётчик

Современный тип электросчётчика имеет немало преимуществ, среди которых:

Главные недостатки – высокая стоимость и более короткий срок службы по сравнению с индукционным.

Индукционный

Индукционный прибор считается классическим вариантом, он появился значительно раньше и его довольно часто можно встретить в старых постройках. Устройство имеет простую конструкцию и действует по принципу магнитного поля, образующегося с помощью двух катушек – напряжения и тока.
В результате магнитное поле оказывает действие на диск, и оно осуществляет вращательные движения.

Индукционные счётчики отличаются долговечностью. Среди плюсов также стоит отметить надёжность и невысокую цену. Однако главный недостаток является существенным – низкий класс точности, что может стать причиной переплаты за счета.

Также механический счётчик имеет слабую защиту от хищения электроэнергии и при учёте нескольких её типов придётся использовать несколько приборов.

Трёхфазные счетчики

Помимо различия в строении и принципе работы электрические счётчики разделяются ещё и по измеряемым величинам на однофазные и трёхфазные. Первые подключаются к сети 220В и применяются как в квартирах, так и гаражных помещениях.

Подключение имеет ряд преимуществ:

Метод подключения и тип учета

Счётчики выбирают не только по принципу работы, но и по способу подключения и типу учёта электроэнергии. Трёхфазные приборы подключаются напрямую либо косвенно. Непосредственное подключение представляет собой включение в сеть без измерительных трансформаторов.

При этом схема монтажа самая простая – счётчик устанавливают напрямую в разрыв питающих проводов. Используется такой метод при небольшом количестве потребителей слабой мощности. Если имеются мощные потребители, тогда применяется косвенное подключение с использованием промежуточных трансформаторов.

Следует также обратить внимание на тип учёта, поскольку этот пункт поможет сэкономить деньги, если применять трёхфазное оборудование. В процессе работы устройства расходуется реактивная и активная энергии.

Конструктивные особенности

Разные типы счетчиков отличаются между собой конструктивно. Механический прибор представляет собой две катушки: одна токовая, а ко второй подводится напряжение. Внутри них расположен металлический диск, закрепленный в подшипниках скольжения. На его оси смонтирована червячная пара, которая соединяется с механическим счетчиком. При работе устройства возникает электромагнитное поле, которое заставляет вращаться диск, за счет чего происходит подсчет потребляемого количества электричества.

В электронных приборах механической части вообще нет. Данные устройства превращают аналоговые сигналы в цифровые. Для этого используются специальные датчики импульсов, которые с помощью трансформатора подключаются к электричеству. Сигнал поступает на микроконтроллер, что позволяет рассчитать затраченную электроэнергию. Эти данные отображаются на цифровом дисплее.

Такие устройства имеют высокий класс точности и позволяют накапливать и передавать информацию по специальным каналам связи.

Трехфазные счетчики имеют аналогичное устройство. Самыми популярными приборами считаются электронные. Некоторые модели поддерживают однофазный учет. Они надежны, интегрируются в автоматизированные системы учета, имеют небольшие размеры.

Процесс установки

После приобретения подходящего прибора можно приступать к его установке. Ниже описан монтаж согласно ПУЭ – правилам установки электросчётчика. При желании выполнить работу самостоятельно следует подойти к процессу внимательно и ответственно, поскольку от этого будет зависеть работа устройства в будущем.

Подготовительный этап

Перед тем, как установить счётчик в гараже потребуется подготовиться. Необходимо проверить прибор, убедиться в наличии пломб и иметь перед собой схему монтажа. В первую очередь устанавливается бокс, внутри которого находится всё оборудование.

Для этого нужно подготовить:

Перечисленные элементы помещаются в щиток, сделанный из негорючей пластмассы. В зависимости от количества предметов можно подобрать подходящий размер, способ крепления, а также его вид – навесной либо встраиваемый.

Установка бокса

Согласно схеме электропроводки в гараже рекомендуется устанавливать бокс у входа в гараж. Коробка состоит из нескольких частей: защитной крышки, реек, в зависимости от количества позиций, на которые она рассчитана и нулевой ниши.

Для его крепления нужно снять верхнюю часть и открутить четыре винта, которыми крепится наружная крышка. Далее переходим к монтажу, используя подходящие методы крепления: дюбеля, саморезы и прочее.

Согласно требованиям ПУЭ коробка должна быть установлена на уровне 0,8-1,7 метра от пола помещения. Это необходимо с целью обеспечения удобного доступа к прибору.

Короба для прибора учёта

Учитывая характер эксплуатации электросчётчика, важно обеспечить его надёжную защиту. Это обеспечивается использованием специального короба. Такие боксы маркируются следующим образом, в зависимости от разновидности:

Кроме самого счётчика, внутрь бокса могут помещаться защитный автомат, заземляющие и нулевые шины.

Короб может предусматривать следующую конструкцию:

Выбор должен определяться типом прибора и разработанным проектом установки. Для этого владельцу необходимо воспользоваться помощью соответствующих специалистов.

Важное условие установки

Счетчики меняют по различным причинам. Главное, обеспечить своевременную замену и установки нового прибора. Он выполняет не только функции учета – с его помощью обеспечивается безопасность энергопотребления.

Вот по каким поводам надо приступать к замене счетчика.

Иногда принимается решение об учете израсходованной энергии на разных установках, оборудовании в мастерской гаража.

Расположение клемм

Элементарное решение для установки счетчика – прямое подключение. Когда мощность тока небольшая, вполне допустимо собирать электрическую схему без трансформатора тока. Но помните, что при использовании мощного оборудования вам все-таки нужно использовать трансформатор для устранения риска короткого замыкания.

Сейчас нужно остановиться на важном моменте. Обязательно запомните: независимо от выбранной из широчайшего спектра модели электросчетчика, вам необходимо располагать клеммы на панелях единообразно. Если вы начнете готовиться к подключению проводов своими руками, то следует предварительно изучить схему, которая имеется на крышке клеммной разводки, с обратной стороны. Таким образом обеспечивается гарантия производителя: все провода должны быть точно подсоединены.

Подключаем однофазный счетчик

Пришло время узнать точно, как установить электросчетчики в гараже своими руками правильно. Начнем с однофазного прибора. Для начала взгляните на схему. Здесь указано, каким образом подключить напряжение сети непосредственно к клеммам счетчика. Затем уже идет раздача тока потребителям, где он обеспечивает работу оборудования, осветительных приборов.

Как только по проводам начинает идти ток, напряжение вращает диск механического электросчетчика. Схема расположения клемм одинаковая, хотя моделей счетчиков очень много. Клеммы располагаются на лицевой панели, внизу. Считают клеммы от левого края, где и находится самая первая клемма. К первой клемме подключают фазный провод входа, ко второй – нагрузочный.

Он затем идет на УЗО с автоматами.

Главный автомат устанавливают перед счетчиком. Он может отключить все приборы, вне зависимости от применения. После электросчетчика присоединяют общее УЗО.

Источник
Рейтинг
Загрузка ...
