Делаем теплый пол в гараже: 40 фотосоветов с ценами

Если вы хотите, чтобы в вашем гараже всегда было комфортно, есть резон задуматься об обустройстве в нем теплого пола. Есть несколько вариантов его монтажа, и каждый из них изобилует большим количеством подводных камней. Но не спешите унывать: все нюансы в этой статье будут благополучно извлечены на поверхность, а полезные советы помогут вам сделать правильный выбор. Рассказываем обо всех видах теплого пола в гараже, преимуществах и недостатках каждой системы, а также приводим цены и технологические алгоритмы для продуктивной работы.

Все виды

Понятие «теплый пол» мы рассматриваем в самом широком контексте — и как систему отопления с помощью водяного контура или гибких электропроводников, и как утепление нижней части пола надежным теплоизолятором.

Керамзит и другие насыпные варианты

Самый распространенный вариант, который не требует много денег и усилий. Однако и отдача от него минимальна.

Гараж. Тёплый пол.

Лучше всего подходит, если вы сами формируете напольное основание. С таким насыпным утеплителем легко работать:

  1. на песчаную основу накладывается гидроизоляционный рубероид;
  2. поверх него насыпается слой керамзита до 20 см, его можно смешать с бетоном и заливать как раствор;
  3. сразу после укладывается еще один слой рубероида и монтируется армирующий каркас;
  4. остается еще раз залить бетонный раствор, толщина его может колебаться, но никак не меньше 10 см.

Есть и другие насыпные теплоизоляторы — перлит, вермикулит. Если используете их, то достаточно слоя в 10-15 см.

Пенополистирольные плиты

Теплый пол в гараже можно обустроить и с помощью пенополистирольных плит. Фрагменты соединяются между собой замком и исключают какие-либо щели и зазоры. А если не подходят по размерам, то всегда можно воспользоваться обычным ножом для его коррекции.

Технология укладки такого пола практически ничем не отличается от насыпных вариантов. А вот КПД его выше, так что стоит взять на заметку.

Водяное отопление

Полноценный теплый пол в прямом смысле слова. Представляет собой сложную разводку труб, подключенных к размещенному в помещении источнику тепла. Если ваш гараж прилегает к дому и подключен к централизованной системе отопления, то это заметно упрощает дело — в таком случае теплоноситель подключается к ней.

Но чаще всего наблюдается обратное — в таком случае в роли источника тепла выступает автономный котел (газовый, печь, электрический).

Как это работает

Все просто: вода прогревает трубы, а тепло от них передается всему напольному покрытию и медленно поднимается в воздух.

Преимущества:

  • позволяет добиться отличного прогрева при минимуме потраченных ресурсов.

Недостатки:

  • сложная система монтажа;
  • далеко не всегда технически реализуемый проект;
  • в отдельных случаях могут выходить из строя трубы и наблюдаться протечки.

Электрический

Вариант теплого пола, который для гаража выбирают чаще всего. Во многом, из-за простоты его монтажа.

Как это работает

Тут тоже нет ничего сложного: контур отопления с электрическим кабелем смонтирован на гибком мате, который закладывается в пол. Подключается через выходы к центральному узлу, проводник нагревается и, как и в случае с водяным отоплением, передает тепло стяжке и всему полу.

Преимущества:

  • простейший монтаж;
  • равномерный прогрев помещения;
  • безопасность;
  • возможность дистанционного управления через терморегулятор;
  • исключены протечки.

Недостатки:

  • большой расход электроресурсов;
  • при недостатках заливки пола система может выйти из строя под воздействием химически активных веществ.

Примерные цены

от 10 рублей за 30 кг

от 5 рублей за 1 кг

от 320 рублей за 50 кг

от 2800 рублей за куб.метр

от 65 000 рублей на 50 кв.метров + монтаж от 350 рублей за кв.метр

Электрический теплый пол

от 55 000 рублей на 50 кв. метров + монтаж от 250 рублей за кв.метр

Делать или не делать?

С одной стороны, вы получаете возможность поддерживать всегда комфортную температуру в гараже даже в самый морозный период. При этом тепло будет распределяться равномерно по всей площади помещения, что невозможно при использовании автономных конвекторов.

Однако у всего есть и обратная сторона: из-за разницы температур на воротах будет появляться изморозь, а внутри помещения неизменно будет появляться конденсат. Также имеет смысл использовать в гараже теплый пол, если вы часто его используете. Периодическое включение не даст ощутимого результата по прогреву, и потенциально высокий КПД системы останется нереализованным.

И еще один момент, не менее важный: все монтажные работы должны быть проведены в полном соответствии с требованиями СанПина. Поэтому внимательно их изучить — обязательная ваша задача.

Технология укладки

Если вы все-таки решились на монтаж, то предлагаем вам подробные технологические карты для успешной работы. Конечно, если делаете теплый пол в гараже своими руками, а не прибегаете к помощи профессионалов, что чревато немалыми расходами.

Водяной

Система водяного отопления может быть реализована двумя способами:

  • с размещением труб в бетонной стяжке;
  • с укладкой труб в пенополистирольных плитах или деревянном коробе.

Второй вариант является облегченным, но и он требует пост-заливки бетонным раствором.

Для оптимального прогрева рекомендуется прокладывать трубы с расстоянием между витками не более 10 см. После проведения всех необходимых расчетов приступаем к действиям:

  1. очищаем и выравниваем основание путем залива бетонной стяжки;
  2. после высыхания укладывает теплоизолятор;
  3. закрепляем по периметру демпферную ленту;
  4. укладываем полиэтиленовую пленку и армирующую сетку;
  5. закрепляем с помощью хомутов трубы к сетке — лучше всего в виде змейки, самый распространенный способ;
  6. устанавливаем клапан сброса воды;
  7. проверяем герметичность укладки повышением давления в теплоносителе — приблизительно в 2 раза выше стандартного значения;
  8. если нет падения давления в течение 24 часов, то проводим финальные работы — заливаем еще одну бетонную стяжку с общей толщиной слоя не менее 10 см.
Чем и как покрасить ворота гаража

После всего этого уложите на пол пленку — пусть стяжка застывает, а уже примерно через месяц можно проверять теплый пол в действии.

Электрический

В продаже есть большое количество модификаций электрического теплого пола, так что можно сэкономить немало времени, монтируя уже полностью готовые гибкие маты с проводниками или инфракрасные пленки. Однако вполне можно довольствоваться и вариантом с резистивным одно или двухжильным кабелем.

Перед монтажом следует произвести расчет, умножив мощность нагревательного элемента на общую площадь помещения.

В остальном все очень просто и отличается от укладки водяного теплого пола лишь некоторыми деталями:

  1. очистите бетонное основание от пыли и мусора и сделайте стяжку;
  2. уложите слой гидроизоляции таким образом, чтобы пленка немного заходила на стены — приблизительно на 15 см;
  3. приклейте по всему периметру демпферную ленту;
  4. уложите слой теплоизолятора — можно использовать фольгированный утеплитель «Пенофол» (при монтаже размещайте фольгированный слой на бетоне, для усиления конструкции дополнительно используется пенопласт) — а так же армирующую сетку;
  5. если используете не маты и пленки, а греющий провод, то укладывайте его зигзагом и фиксируйте зажимами, только будьте внимательны — не должно быть никаких пересечений и загибаний;
  6. при монтаже пленки учитывайте тот факт, что она должна быть расположена примерно в 10 сантиметрах от стен и покрывать собой не менее 70% от всей площади помещения;
  7. далее соединяйте контакты зажимами и надежно изолируйте мастикой те места, где соединяются контакты и провода.

Остается изолировать термодатчик и подключить систему к электроснабжению. Если все работает прекрасно, то заливают финальную стяжку и оставляют помещение примерно на 28-30 дней.

Заключение

Какой бы вариант теплого пола для своего гаража вы ни выбрали, уже сам факт серьезности ваших намерений свидетельствует о том, что это помещение занимает немалое место в вашей жизни. А раз так, то в правильности вашего решения мы не сомневаемся, ведь настоящий автолюбитель всегда интуитивно чувствует, что лучше подходит для него и его железного друга.

Источник

Водяной и электрический теплый пол в гараже своими руками

Теплый пол в гараже – разновидность отопительной системы для поддержания комфортной температуры в помещении. Обустроить его можно своими руками, выбрав водную или электрическую конструкцию. Для этого потребуются набор материалов и инструментов, грамотная подготовка и поэтапный монтаж.

Нужен ли теплый пол в гараже

Нужно ли залить теплый пол в гараже – решение индивидуальное. Такая отопительная система важна не только для комфорта пользователя, но и его здоровья. Продолжительное нахождение в холодном помещении или на ледяном настиле может привести к болезни, иметь серьезные последствия.

Наличие теплого пола в гараже экономит время и средства, неизбежно затрачиваемые на прогрев автомобиля зимой. Регулярное поддержание плюсовой температуры полезно не только для людей, но и для техники, инструментов, материалов, хранящихся в помещении. Если в гараж можно зайти из дома, то не придется каждый раз тратить время на облачение в теплую одежду и обувь, если нужно всего лишь забрать какую-то вещь.

Плюсы и минусы теплого пола в гараже

Организация теплого пола в гараже обеспечивает немало преимуществ:

  • создание оптимальных условий для содержания автомобилей, хранения инструментов, материалов;
  • комфорт пользователей независимо от длительности пребывания в гараже;
  • возможность установки системы своими руками;
  • низкие энергозатраты при наличии другого источника тепла или качественного утепления строения.

Основной недостаток теплого пола – затраты на работу системы. Если его можно подключить к горячему водоснабжению, то такой проблемы нет.

Еще один возможный недостаток – риск промерзания ворот. Такое происходит из-за образования конденсата на них в результате разницы температур внутри гаража и снаружи. Ситуация усугубляется тающим и стекающим с машины снегом. Проблему можно решить организацией небольшого уклона к воротам и дренажа.

Остальные минусы связаны непосредственно с установкой теплого пола:

  • расходы на материалы;
  • может потребоваться демонтаж старого покрытия;
  • важно правильно рассчитать толщину теплого пола в гараже, чтобы поверхность достаточно прогревалась, но не проседала под тяжестью автомобиля.

Замечание! В тепле коррозия развивается еще активнее. Чтобы этого не произошло, важно обеспечить хорошую вентиляцию в гараже.

Виды теплых полов

Есть разные идеи теплого пола в гараже. Наиболее популярны системы водяного и электрического типов. Между ними ряд различий.

Водяной пол представляет собой конструкцию из стальных или металлопластиковых труб. Теплоносителем является движущаяся по ним нагретая вода. Ее источником могут быть центральная отопительная система или автономный котел – газовый, электрический, твердотопливный.

Водяной и электрический теплый пол в гараже своими руками

Водяной пол обеспечивает равномерный прогрев, но в морозы длительное отключение чревато выходом всей системы из строя

Можно организовать водяной теплый пол под деревянными полами в гараже либо залить бетонную стяжку.

Электрические системы бывают разного типа. Основное различие в элементе нагрева:

Инфракрасная пленка привлекает простотой монтажа. Основное преимущество электрических теплых полов над водяными – отсутствие риска протечки. Недостаток в опасности поражения током. Эту проблему решит надежное заземление и устройство защитного отключения (УЗО).

Электрический теплый пол в гараже лучше делать под стяжку. Деревянный настил не рекомендован из-за горючести материала, низкой теплопроводности и склонности к усыханию.

Инструменты и материалы

Для обустройства теплого пола нужно выбрать нагревательный элемент. Это могут быть резистивный или саморегулирующийся кабель либо мат – гибкое полотно с уже зафиксированным проводом. Второй вариант обойдется дороже, но монтировать его проще и удобнее.

Кроме нагревательного элемента, для теплого пола в гараже понадобятся:

  • терморегулятор;
  • термодатчик;
  • УЗО;
  • провод для заземления;
  • крепежи;
  • рулетка;
  • кусачки;
  • уровень;
  • перфоратор;
  • набор отверток;
  • канцелярский нож;
  • цементно-песчаная смесь и гравий или готовый бетонный раствор для стяжки;
  • полиэтиленовая пленка для гидроизоляции;
  • материал для теплоизоляции – пенопласт, экструдированный пенополистирол, пеноплекс, Пенофол;
  • армирующая сетка.

Подготовительные работы

Обустройство отопительной системы всегда начинают с расчетов. Схема теплого пола в гараже может в виде змейки (простой, двойной или угловой) или спирали.

Если обустраивать инфракрасный теплый пол в гараже, то он должен покрывать до 70% поверхности, при наличии других источников обогрева – до 50%. Пленку настилают, отступив от стены 10 см. Под тяжелыми предметами ее размещать нельзя.

Обязательно заранее рассчитать мощность теплого пола, чтобы электросеть в гараже справилась с нагрузкой. Вычисления зависят от выбранного нагревательного элемента. Для усредненных расчетов нужно площадь помещения умножить на 130 Вт.

Замечание! Если площадь теплого пола более 40 м², необходимы деформационные швы. Для их заполнения используют синтетические полимерные материалы или специальные Т-образные профили.

Перед укладкой теплого пола обязательна подготовка основания. Необходимо очистить поверхность, выровнять ее. Небольшие перепады допустимы, в остальных случаях нужна тонкая заливная стяжка. Обязательно важно дождаться полного ее высыхания. При наличии смотровой ямы перед заливкой стяжки лучше соорудить вокруг нее опалубку.

Водяной и электрический теплый пол в гараже своими руками

Чтобы минимизировать теплопотери, влекущие повышение затрат на электроэнергию, нужно позаботиться об утеплении всего гаража

После подготовки поверхности к монтажу теплого пола в гараже нужно организовать гидро- и теплоизоляцию. Сначала расстелить пленку, выпуская 10-15 см на стены. По периметру помещение оклеить демпферной лентой.

Оптимальный слой теплоизоляционного материала 10 см. Если использовать пенопласт, можно взять толщину в два раза меньше. Остается разместить сверху армирующую сетку.

Инструкция по монтажу

После подготовки поверхности, организации гидро- и теплоизоляции можно приступать к укладке нагревательных элементов. Алгоритм простой:

  1. Сделать разметку на утеплителе.
  2. Уложить по меткам провод согласно выбранной схеме. Между витками оставлять 30 см.
  3. Кабель фиксировать к армирующей сетке клипсами либо с помощью монтажной ленты из оцинкованной стали со специальными зубчиками.
  4. Контуры размещать параллельно, максимальный угол сгиба провода 90°.
  5. Закрепить монтажную коробку и терморегулятор.
  6. Подвести силовой кабель и заземление.
  7. В 0,5 м от стены сделать в слое теплоизоляции углубление, поместить в него гофрированную трубку с термодатчиком внутри. Провод подсоединить к терморегулятору.
  8. Проверить работоспособность системы.
Чем можно обшить ворота гаража с наружной стороны

Замечание! Для монтажа используют цельный кабель без скруток. Их наличие влияет на качество работы и срок службы теплого пола.

После укладки нагревательных элементов остается заливка теплого пола в гараже – сделать раствор можно своими руками или заказать готовый бетон. Разрешено использовать стяжку в качестве чистового покрытия или положить плитку.

Как сделать водяной теплый пол в гараже самому

Обустройство водяного пола в гараже уместно, когда можно подключить его к отопительной системе. В остальных случаях нужен автономный котел, а затраты на его покупку могут не оправдаться.

Материалы и инструменты

Для монтажа водяного теплого пола обычно используют металлопластиковые трубы. Оптимальное сечение 16 мм. Кроме труб, потребуются:

  • насос, мощность от 1,5 кВт;
  • термостат;
  • трехходовой клапан;
  • фитинги;
  • теплоизоляционная трубка;
  • вентили для подачи и слива теплоносителя;
  • шланг подвода;
  • сервопривод;
  • два автоматических воздухоотводчика;
  • перфоратор;
  • кусачки;
  • уровень;
  • канцелярский нож;
  • крепежи;
  • гидроизоляция;
  • утеплитель;
  • арматура;
  • материалы для стяжки.

Водяной и электрический теплый пол в гараже своими руками

При подготовке чернового пола для укладки труб нужно учитывать, что перепады не должны превышать половины их диаметра

Подготовительные мероприятия

Если делать теплый водяной пол в гараже по грунту с нуля, то начинают с черновой стяжки. Перед ее заливкой важно подготовить несколько слоев:

  • 10 см песчаной подушки;
  • 10 см щебня;
  • слой утеплителя, если использовать пенопласт, то достаточно 10 см;
  • гидроизоляционный слой – обычно используют полиэтиленовую пленку или рубероид;
  • арматура.

Все эти слои необходимы для снижения теплопотерь. Если бетонный пол в гараже уже есть, то следует очистить и выровнять поверхность. Гидро- и теплоизоляцию делают аналогично подготовке к монтажу электрического пола. Вместо полиэтиленовой пленки, лучше использовать рубероид, обрабатывая швы мастикой из битума.

Этапы монтажа

Трубы для водяного пола в гараже можно укладывать разными способами:

  • змейка – параллельное размещение, для фиксации использовать хомуты или проволоку;
  • спираль – более качественный прогрев, монтаж сложнее, схема рекомендована для больших площадей.

Водяной и электрический теплый пол в гараже своими руками

Выбор схемы укладки факторов зависит не только от площади, но и присутствующих энергоресурсов

Основные этапы монтажа водяного теплого пола в гараже под стяжку:

Водяной и электрический теплый пол в гараже своими руками

  1. Сделать разметку для укладки труб.
  2. Смонтировать обрешетку на пластиковых подпорках. Расстояние до утеплителя 3-4 см.
  3. Укладка труб по разметке. Фиксировать хомутами или скобами с шагом 30-40 см, на поворотах 15 см.
  4. Установить коллекторно-смесительный узел, подсоединить к источнику подачи воды – котлу или отопительной системе.
  5. Трубу каждого контура обеими концами подсоединить к вентилям, используя фитинги.
  6. Проверить работоспособности и герметичность системы. Давление установить вдвое выше рабочего, наблюдать сутки.
  7. Залить стяжку.

Между витками делать расстояние 10 см. В центре помещения трубы можно размещать реже, чем вблизи ворот и стен. На конце шланга закрепить теплоизоляционную трубку с фитингом, чтобы подключить его к коллектору.

Регулировку, подачу горячей воды и вывод отработанного теплоносителя обеспечивают коллекторно-смесительный узел. Можно купить готовую конструкцию или собрать ее самостоятельно. Для коллектора в гараже нужно обустроить специальный шкаф, оптимальный размер его 50Х50Х15 см (ШВГ).

Водяной и электрический теплый пол в гараже своими руками

В качестве теплоносителя для водяного пола можно использовать антифриз, но производительность насоса должна быть выше

Техника безопасности

При обустройстве теплого пола нагревательные элементы прячут в пол, что повышает уровень безопасности. Для ее поддержания важно помнить о ряде факторов:

  1. Выравнивать основание для системы.
  2. Тщательно герметизировать все стыки.
  3. Правильно подключать систему к коллектору, при нехватке личного опыта стоит проконсультироваться со специалистом.
  4. Использовать сертифицированные материалы.
  5. Электрический теплый пол нельзя проверять путем подачи напряжения. Контроль осуществляют замером сопротивления греющего провода и сверкой с данными производителя.

Замечание! При заливке бетонного основания важно делать толщину плиты не менее 10 см. Для увеличения прочности следует использовать пластификаторы и присадки.

Заключение

Теплый пол в гараже делает пребывание в помещении комфортным, позволяет отказаться от долгого прогрева машины. Можно сделать водяную или электрическую системы своими руками. Важно правильно подготовить основание, соблюдать технологию укладки, технику безопасности.

Отзывы о теплом поле в гараже

Гараж у меня примыкает к дому. Еще на этапе строительства сделал водяной пол, запитал от газового котла и два радиатора на стены закрепил. В гараже мастерская, работаю на дому, бываю в нем большую часть суток, потому важно наличие теплого помещения.

Сделал у себя в гараже электрический пол, все своими силами, потому затраты минимальные. Использовал армирующую стенку, для утепления выбрал экструдированный пенополистирол и не пожалел. Сосед кабель укладывал прямо при заливке в плиту, в первый же год трещины пошли. У меня же все отлично, никаких погрешностей, пользуюсь уже не первый год.

У меня большой гараж, площадью больше 200 м², внутри него сделан полноценный автосервис. Сделали водяной пол, работает он от котла. Зимой даже в морозы температура не ниже 15-20 °C, комфортно и для работников, и для техники. Стоит отметить, правда, что у меня и стены хорошо утеплены.

Источник

Водяной теплый пол в гараж

Всех горячо приветствую. Я по жизни мерзляк, хоть и живу в сибири — люблю тепло 🔥
Имеем гараж 4х8 с полноразмерным цоколем и высоким потолком в конце гаража. В гараже присутствует центряльное отопление в виде двух на сквозь проходящих труб, если не ошибаюсь диаметр 110. Если и подача горячая(не кипяток, около 50-55 градусов), то обратка уже еле еле… Температура в гараже царствовала около 10, а то и ниже.
Сначала попробовал установить регистр около ворот, нарастив вдоль стены трубы штору брезентовую, утеплил ворота. Все старания ожидаемого результата не дали, 15 градусов максимум.

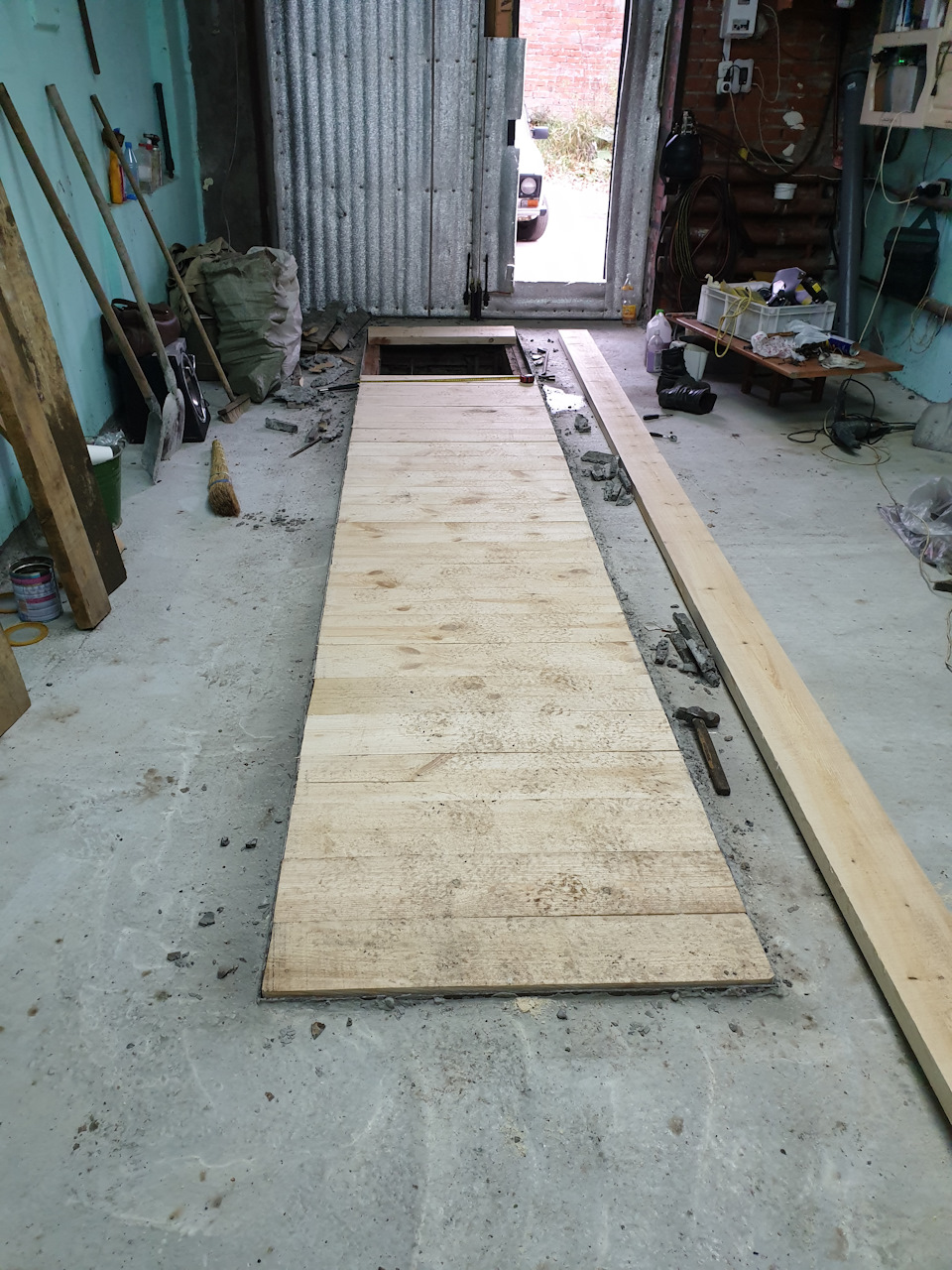

Так как уровень пола был от 15 до 25см ниже уровня земли — в любом случае поднимать, так почему бы не совместить приятное с полезным?
Опасался падения плит, но рискнул усилив двутавром — который впринципе не понадобился. Плиты нисколько не прогнулись.

Кантик ямы был выращен из кирпичей, рамка из 50х50 уголка. В качестве уровня использовал лазерный уровень с алиэкспресс.

Так как 15-25, а в большей части перепад 20см — заливать бетоном это очень большой вес, было принято решение уложить пеноплекс, оставив под заливку около 8-10см.

После укладки пеноплекса, пропениваем стыки, крепим демпферную ленту, и погнали укладывать пвх трубы для теплого пола. Использовал 16 диаметра трубы из пвх те что нашел в стройпарке, бухта 200 метров. Разделил на две части по 100м, на левую и правую сторону. Закреплял трубу пластиковыми дюбель хомутами прямо в пеноплекс. Занятие я скажу вам нудное и не приятное.

Поверх кладем сетку вместо арматуры, подложив под нее кусочки лишнего пеноплекса чтобы сетка не соприкосалась с трубой.
Устанавливаем коллектор, можно купить готовый, я собирал сам. Подключил из подачи в подачу через насос.

Выставлял напрявляющие на крепления для направляющих с последующим усилением цементом.

Запускаем коллектор, все еще на сотню раз проверяем, заливка стяжки производится под давлением! Ну впринципе и все, готовимся к заливке. Заказываем миксер, потеем много раз с помошниками и радуемся. Потом по мере подсыхания — проливаем пол неделю, желательно конечно накрыть пленкой от быстрого высыхания. Через месяц можем заезжать с высоко поднятой головой, а зимой в любой мороз приезжать в гараж, раздеваться до трусов и поминать 50 тыщенок рубликов.
Тройку раз за зиму приходилось ночевать в гараже, диванчик, постельное белье — все как положено, скажу вам — жарко. Просыпался ночью, отключал боковые батареи — в планах их вообще срезать. Сейчас температура в гараже держится в районе +30 градусов, максимум замечено было +35. Те кто думают что это много, не согласен.

Как пользоваться мастикой для крыши гаража

Ворота открыл, загнал льдышку свою, пока она отогреется мы уже успеем произвести нужные нам работы. А если жарко, приоткроем калитку — свежий воздух а это большой +. Так же можно прикрыть подачу в коллектор, или вовсе поставить терморегулятор на насос.

Кому что интересно спрашивайте, отвечу.

16 января 2020 Метки: гараж, теплый, пол, стяжка, заливка, водяной, центральное, отопление, тепло, обогрев

Источник

Разбираемся, как утеплить бетонный пол в гараже.

Гараж — это сооружение, предназначенное для стоянки и ремонта транспортных средств. В зависимости от конструкции и используемых материалов, это может быть легкое или капитальное, отдельно стоящее или встроено-пристроенное строение, с дополнительными вариантами отделки или без нее. В варианте капитального сооружения, одним из видов работ, выполняемых на стадии строительства или в процесс эксплуатации, это — утепление пола в гараже.

Для чего выполняется утепление пола в гараже

Работы по утеплению пола увеличивают финансовые расходы на сооружение или ремонт эксплуатируемого объекта, но тем не менее, эти затраты оправданы, т.к. утепление пола позволяет достичь следующих результатов:

  • Возможность поддержания температуры внутри помещения в заданных параметрах при минимальных потерях тепла через поверхность пола;
  • Создание комфортных условий при ремонте различных видов техники и выполнении прочих работ;
  • Поддержание микроклимата внутри помещения, который будет оптимальным для хранения техники, запасных частей и прочих материалов.

О том, как сделать теплый пол в гараже, задумываются многие пользователи и в зависимости от конструкции пола, вариантов такого обустройства, может быть несколько.

Варианты конструкций утеплённого пола

Утепление пола в гараже, в зависимости от материалов, используемых при его устройстве, может быть выполнено:

  • Для бетонных полов, с использованием — керамзита, пеноплекса и прочих современных теплоизоляционных материалов.
  • Для деревянных полов, с использованием — керамзита или минеральной ваты.

Утепление бетонного пола в гараже керамзитом

Керамзит достаточно распространённый и недорогой материал для утепления пола

Если в качестве материала, обеспечивающего утепление используется керамзит, то последовательность работ следующая:

  • В соответствии с периметром гаража роется котлован, глубиной 0,4 — 0,5 метра;
  • Дно котлована утрамбовывается и укладывается дренажный слой, для этого используется песок крупной фракции.
  • На дренажный слой укладывается гидроизоляция (рубероид или иной подобный материал).

Важно помнить, что для обеспечения гидроизоляции пола, необходимо выполнить склейку полос рубероида между собой и мест его примыкания к элементам фундамента или стен!

  • Для создания плоскости монтируемого пола, по его требуемому уровню, выставляются маяки, в соответствии с которыми выполняется засыпка утеплителя.
  • Керамзит выравнивается, его верхний слой проливается жидким раствором из песка и цемента.
  • Укладывается и закрепляется металлическая сетка.
  • Заливается бетон, в соответствии с требуемыми отметками монтируемого пола.

Совет от специалиста: после заливки бетона, необходимо периодически его смачивать, до момента полного застывания, это позволит предотвратить образование трещин на поверхности пола!

Утепление бетонного пола пеноплексом

Пеноплекс — это строительный материал, представляющий из себя газонаполненную структуру и изготавливаемый из полистирола.

Пеноплекс — высокоэффективный теплоизолятор для пола

При использовании этого материала, утепление бетонного пола в гараже, осуществляется следующим образом:

  • Готовится основание, для этого снимается верхний слой грунта на глубину 5,0 — 10,0 см, после чего подготавливаемая площадь трамбуется.
  • Выставляются маяки по требуемой высоте уровня пола.
  • На подготавливаемое основание цементным раствором заливается черновая стяжка толщиной до 5,0 — 7,0 см и дается время для ее застывания.
  • После того, как стяжка застынет, по ее поверхности укладывается гидроизоляция. В качестве этого слоя гидроизоляции используется рубероид. Стыки листов и места примыкания к фундаменту гаража (стенам) проклеиваются.
  • По слою рубероида ложиться пеноплекс. Листы между собой склеиваются специальным клеем или монтажной пеной.
  • Укладывается еще один слой гидроизоляции. В этом случае используется полиэтилен, проклеиваемый скотчем.
  • По верх второго слоя гидроизоляции ложиться армированная сетка, которая крепиться к несущим строительным конструкциям.
  • По ранее установленным маякам заливается бетонный пол.

Утепление деревянного пола керамзитом

В связи с тем, что керамзит обладает рядом достоинств и является относительно не дорогим строительным материалом, то его часто используют и при утеплении гаража, когда полы изготовлены из дерева. В этом случае работы выполняются подобно варианту с бетонным полом, но есть ряд отличий, которые влияют на процесс выполнения работ.

Керамзит засыпается в пространство между деревянными лагами

Утепление пола выполняется в следующей последовательности:

  • Роется котлован, при этом его глубина должна соответствовать сумме толщины черновой стяжки, лаг, на которые укладываются доски пола и толщины этих досок.
  • Основание котлована трамбуется и по его площади заливается подготовка (черновая стяжка).
  • Укладывается слой гидроизоляции. Для этого используется рубероид, стыки листов и мест примыкания к стенам и фундаменту, проклеиваются.
  • По слою гидроизоляции выкладываются лаги.
  • Между лагами засыпается утеплитель с выравниваем его по верхней отметке лаг.
  • Настилается деревянный пол.

Утепление деревянного пола минеральной ватой

Еще один материал, который может быть использован при утеплении деревянного пола, это — минеральная вата.

Минвата менее популярная для теплоизоляции пола, но эффективна

Данный строительный материал обладает способностью поглощать влагу, что может неблагоприятным образом отразиться на состоянии полового покрытия.

Очень важно обратить внимание на герметичность гидроизоляционных слоев, обеспечивающих невозможность проникновение влаги в слой теплоизоляции!

В этом случае работы выполняются таким образом:

  • Готовится основание, грунт выравнивается и утрамбовывается.
  • Выполняется разметка уровня пола по отношению к строительным конструкциям.
  • Из бетона выполняется подготовка (черновая стяжка).
  • По слою черновой стяжки укладывается гидроизоляция из рубероида или подобного материала.
  • Стыки листов рубероида и места примыканий герметизируются.
  • Укладываются лаги. Шаг укладки лаг должен соответствовать ширине листа или рулона минеральной ваты.
  • Между уложенными лагами кладется минеральная вата, стыки между листами проклеиваются скотчем или клейкой лентой.
  • Укладывается второй слой гидроизоляции, для этого используется полиэтилен, части которого соединяются между собой также при помощи скотча или клейкой ленты.
  • По ранее смонтированным лагам, укладывается деревянный пол.

Достоинства и недостатки различных материалов, используемых для утепления пола

Разные материалы, которые можно использовать при утеплении пола в гараже, обладают свойственными им достоинствами и недостатками, определяющими возможность и экономическую целесообразность их использования.

Достоинства и недостатки строительных материалов сведём в таблицу

достоинстванедостаткиКерамзит

  • Относительно низкая стоимость.
  • Возможность самостоятельного выполнения работ.
  • Низкая теплопроводность.
  • Не повреждается грызунами и насекомыми.
  • Не подвержен воздействию перепада температур.
  • Обладает высокой морозоустойчивостью.
  • Является экологически чистым строительным материалом.
  • Хрупкость гранул.
  • Способность к поглощению влаги.
  • Потребность укладки толстого слоя, для достижения требуемых тепло сберегающих характеристик.

Пеноплекс

  • Разнообразие технических характеристик для различного варианта утепления (плотность материала).
  • Низкая теплопроводность и паропроницаемость.
  • Прочность и отсутствие поглощения влаги.
  • Является не токсичным материалом, стойким к распространению горения.
  • Небольшой удельный вес.
  • Простота монтажа.
  • Продолжительные сроки эксплуатации.
  • При воздействии химически активны веществ и высокой температуры — разрушается.
  • При воздействии огня, способствует задымлению помещения.
  • Высокая стоимость.

Минеральная вата

  • Низкая теплопроводность.
  • Прочность при различных типах механических воздействий.
  • Стойкость к перепадам температур и температурным воздействиям.
  • Стойкость к воздействию химических веществ и живых организмов.
  • Простота выполнения монтажных работ.
  • При взаимодействии с органами дыхания, глазами и кожей человека, возможно их поражение различной степени тяжести.
  • Меньшие, чем у аналогов, сроки эксплуатации.

Как выполнить утепление гаражного пола, если есть погреб

Зачастую в гараже, помимо того, что там стоит транспортное средство, есть и погреб, в котором хранятся овощи и различные заготовки на зиму. В этом случае, работы по утеплению пола имеют некоторые отличия от ранее рассмотренных.

Какой должен быть угол наклона односкатной крыши гаража

Сам процесс утепления пола, в зависимости от используемых материалов, будет аналогичен рассмотренным выше вариантам выполнения работ. Отличие заключается в том, что для достижения требуемого микроклимата внутри гаража, потребуется утеплить и выполнить гидроизоляцию стен и пола самого погреба.

Важно: при устройстве погреба в виде кессона, выполнение дополнительных работ не требуется!

Работы по утеплению погреба выполняются при его строительстве. Материалы, которые используются при выполнении этих работ, могут быть теми же, что и при утеплении пола гаража. Особое внимание уделяется гидроизоляции стен подобных помещений и мест примыкания различных строительных элементов.

Потолок погреба является полом гаража, поэтому прочность этой конструкции определяет сроки эксплуатации и технические характеристики всего помещения. Наиболее сложный элемент этой конструкции, это вход в погреб, который также должен быть тепло изолирован, на его элементах не должно образовываться мостиков холода.

Выводы и рекомендации

Теплый пол в гараже — залог сохранности транспортного средства и комфорта при выполнении ремонтных работ. Как утеплить бетонный пол в гараже или пол, выполненный с использованием пиломатериалов, решает каждый пользователь индивидуально, в зависимости от своих предпочтений, имеющихся в наличии материалов, навыков выполнения тех или иных работ, а также финансовых возможностей.

Источник

Как сделать теплый пол в гараже на бетон

Без рубрики

Какая правильная толщина бетонных полов в гараже?

Планируем монтировать в отдельностоящем гараже бетонные полы, Какая оптимальная толщина бетонного пола по грунту? Где можно ознакомится с рекомендациями по выбору толщины бетоного пола для нашего случая?

Просто укладывать бетон на грунт нельзя, поскольку он быстро разрушится от переменной нагрузки при въезде автомобиля. Для исключения разрушения пола рекомендую Вам выполнить следующие работы.

При устройстве пола в гараже необходимо в первую очередь выровнять грунт. Затем его надо уплотнить путем втапливания в грунт щебня фракции 20-40мм. Это можно выполнить ручной трамбовкой. Можно взять круглое бревно диаметром 20-25мм или брус такого же размера — с одного торца крепится поперечная планка длиной около 45см, которая служит рукояткой при подъеме такой «трамбовки».

Удаляя трамбовкой по щебню, постепенно его втапливаем в грунт. В процессе трамбовки щебня необходимо немного подсыпать новые порции щебня.

Когда трамбовка закончена надо выполнить подсыпку песка слоем толщиной не менее 50мм, который также надо уплотнить трамбовкой. Затем укладывается стальная сетка на «сухариках» диаметром 3-5мм с ячейкой 100-150мм. Сейчас продаются специальные пластмассовые защелки, используемые при укдадке сетки, которые позволяют создать зазор между сеткой и песком около 20мм. В крайнем случае под сетку можно подложить куски щебня, чтобы зазор между сеткой и песком был около 20мм. Сетка нужна для того, чтобы распределить колесную сосредоточенную нагрузку по всей площади пола.

Затем необходимо выполнить укладку бетона. Толщина слоя бетона должна составлять не менее 100мм. В процессе укладки бетона его необходимо уплотнять виброрейкой. В случае ее отсутствия можно использовать штыковку. В качестве штыковки можно применить обычную круглую арматуру диаметром 10-20мм.

В крайнем случае можно использовать деревянную палку.

При укладке бетона надо следить за ровностью поверхности и создания небольшого уклона в сторону ворот гаража.

В процессе набора прочности бетоном его надо в течении 10 дней поливать водой. Еще лучше если Вы укроете пол целлофановой пленкой, под которой будет всегда влажная среда.

Ни в коем случае нельзя высушивать бетон в процессе набора прочности, так как это может привести к появлению трещин из-за внутренних напряжений, возникающих в бетоне при гидратации цемента из=за отсутствия влаги.

Окончательный набор прочности бетона происходит после 28 суток. Марку бетонной смеси для устройства полов надо выбирать не менее М200.

После окончания набора прочности можете смело вгонять в гараж автомобиль и быть уверенным, что пол не разрушится.

Как сделать теплый пол в гараже своими руками

Гараж – место, которое должно быть полностью комфортным в эксплуатации, а значит иметь дополнительные удобства. Тем более этого требует автомобиль, который должен находиться в благоприятных условиях. Поэтому зарождается идея в обустройстве дополнительных коммуникаций и функций в гараже. Один из главных вариантов – теплый пол в гараже, который позаботится о прогревании воздуха и сэкономит расход электроэнергии. Например, при необходимости осмотра и производства ремонта автомобиля возникает потребность в соприкосновении с полами.

Общие советы по устройству теплого пола в гараже

1. Температуры 15 градусов достаточно, чтобы теплые полы в гараже обеспечивали прогревание воздуха и создавали комфортную обстановку.

2. Чтобы воздух задерживался в помещении, учитывается:

  • утепление стен;
  • утепление потолка.

Поэтому следует позаботиться и заняться утеплением, что повысит эффективность тепловых полов в будущем.

3. Теплый пол для гаража подвергается нагрузкам:

  • химические воздействия;
  • механические повреждения.

Поэтому над нагревательными элементами требуется толстый слой стяжки (40-80 мм), что повысит пожароустойчивость и снизит влажность.

Важно! Тёплый пол желательно устанавливать на этапе строительства гаража.

Препятствующие факторы

Когда создаётся теплый пол в гараже своими руками, появляются трудности, связанные с монтажом и использованием в будущем.

По причине заливки бетонного основания возникают немалые нагрузки на плиту.

Использовать пластификаторы и присадки, что повысит прочность. При этом желательно проводить заливку теплого пола в гараже готовыми смесями. Толщина плиты — не менее 10 см. А чтобы не возникли трещины, следует следить за высыханием раствора и не допускать быстрого высыхания. Накрыть плёнкой и поливать 7 дней.

Цементная стяжка забирает часть тепла, и часть расходуется на нагрев напольного покрытия.

Чтобы эффективно использовать потребление тепла, можно обратиться за помощью к компьютерным программам, осуществляющие расчёты.

Неминуемость сезонных изменений.

Чтобы обеспечить работу в любое время года, необходимо предусмотреть клапан для сброса теплоносителя. Это позволит защитить систему отопления.

Выбор покрытия для теплого пола

Тепловой пол подразумевает подходящее к нему покрытие, которое способно выдержать вес и обеспечить отдачу тепла.

Совет! Несмотря на прочность, следует остерегаться напольных покрытий керамогранита и изделий из натурального камня. Данные материалы не обеспечивают отдачу тепла.

Хорошим решением для подогрева пола в гараже станет керамическая плитка или изготовление наливного покрытия (толщина 3-5 мм). При облицовке пола плиточным материалом необходим специальный клей и затирка. Затирание швов производить не раньше 2-3 дней. Полная нагрузка, спустя 6-7 дней.

Виды теплых полов

Чаще всего в гараже устанавливают электрический или водяной пол. Далее будут рассмотрены основные виды, которые отличаются своими характеристиками и принципами установки.

Характеристика электрического теплого пола

Принцип работы электрического пола сводится к нагреву пола за счёт выделения тепла в проводнике под воздействием электрического тока. Проводник тем самым нагревает стяжку. Она уже посылает тепло в помещение гаража. Основные виды электрических обогревателей: конвекционные и инфракрасные.

  • простая установка;
  • надежный в работе, не ломается;
  • нет необходимости в обслуживании системы;
  • имеется терморегулятор.

Важно! Выбрав в гараже электрический пол, нужно учесть теплоизоляцию гаража. Она требует качественного проведения.

Перед установкой следует подсчитать конечную нагрузку. Для этого 140 Вт/м умножить на площадь гаража.

Установка пола

1. Подготовить основание для будущей установки. Произвести изоляцию гаража от проникновения грунтовых вод с помощью бетонной стяжки. Должна быть ровной и не иметь перепадов в высоте. Стяжка должна застыть.

2. После этого переходить к укладке теплоизоляции. Выбор материала желательно остановить на:

Толщина – 30-80 мм в зависимости от погодных условий.

Как зарегистрировать землю под гаражом в собственность в гаражном кооперативе

3. Установить температурный датчик.

4. Уложить гидроизоляцию.

5. Протестировать работу отопления пола.

6. Приступить к заливанию стяжки (толщина меньше обычного пола без системы электричества). В местах проезда автомобиля можно оставить обычный пол.

Совет! При использовании греющего провода обеспечить его укладкой монтажной лентой (50 см), которая обеспечит фиксацию витков провода. Лента прикрепится к черновой стяжке посредством дюбелей.

Важно! После полной установки нельзя включать пол. Срок – 28 дней.

Характеристика водяного теплого пола

Водяной пол в гараже — это система металлопластиковых труб, находящихся в стяжке. А источник тепла – котел. По причине экономии водяной пол устанавливается чаще всего. Позволяет экономить электроэнергию, и обеспечивает равномерность прогревания в гараже.

Важно! При начале использования теплого пола рекомендуется увеличивать температуру нагрева постепенно.

Установка пола

Чтобы сделать водяной теплый пол, следует соблюдать следующую последовательность:

  1. Произвести общую очистку поверхности и добиться ровной поверхности, использовав дополнительную стяжку.
  2. Уложить теплоизолирующий материал (толщина должна превышать 3 см) Помимо полистирола и пеноплекса для водяного пола использует специальные маты, оснащенные специальными фиксаторами.
  3. Укрепить демпферную ленту к стене. Она компенсирует тепловое расширение стяжки.
  4. Уложить толстую полиэтиленовую пленку и арматурную сетку, к которой будет прикрепляться труба. Труба фиксируется пластиковыми хомутами. На швы устанавливается гофрированная труба.
  5. Провести испытания, создавая давление 3 – 4 бар, не меньше суток.
  6. Залить бетонной стяжкой.
  7. Оставить на 28 дней, для полного высыхания. Включать нельзя.
  8. Готовый водяной теплый пол в гараже можно покрыть керамической плиткой.

Чтобы построить гараж недостаточно одних базовых конструкций. Целесообразнее вложить денежные средства в дополнительное обустройство. Ведь теплый пол обеспечит не только удобства в гараже для человека, но и создаст идеальное место и температуру для автомобиля.

Толщина бетонного пола в гараже

Гараж должен в любую погоду, так же как и в любое время года, выполнять свою основную функцию — обеспечивать безопасность и защиту машины. Во втором пункте участвует всё то, из чего состоит гараж – крыша, стены, и самое главное – пол, который должен отвечать многим параметрам, среди которых:

  • прочность (нередким случаем для таких полов являются физические нагрузки);
  • химическая инертность к различным видам химических средств;
  • влагостойкость (при возможности протекания крыши или же утечки жидкости из самой машины);
  • износостойкость (пол в подобных строениях часто подвергается эксплуатации).

Толщина бетонного пола в гараже

Самым удачным выбором в данном вопросе является бетонный пол, отвечающий всем этим параметрам и имеющий много плюсов – стойкость к физическим и химическим воздействиям. Однако в таком выборе существуют свои минусы: по причине длительного застывания бетона, а именно набиранию основного процентного содержания прочности своей за неделю, и последующего затвердевания за месяц, процесс доведения пола до ума затягивается, что не всегда идёт на пользу людям, строящим гараж.

Бетонный пол застывает в течение месяца

СП 31-105-2002. 5. Фундаменты, стены подвалов, полы по грунту

Общая толщина гаражного пола

Принятой стандартной толщиной пола в гараже является 130-150 мм. Что же входит в такое покрытие? От нижнего к верхнему располагаются обязательные слои, из которых состоит гаражный пол:

  • грунт/гравий (толщина слоя до 0,8 мм);
  • песок (толщина слоя примерно равна 10 мм);
  • полиэтиленовая пленка или же специальная полиэтиленовая мембрана (толщина незначительная, по этой причине не учитывается в расчётах);
  • армированный слой бетона (принятая за норму толщина данного слоя – 20-30 мм);
  • гидроизоляция + утеплитель + пленки (в частности, теплоизоляция обычно имеет толщину 10 мм);
  • финишная армированная стяжка (не учитывается по причине незначительной толщины).

Как сделать бетонный пол

Процесс заливки бетонного пола

Как сделать пол в гараже. Толщина слоев

Начальная стадия – гравий и песок

Дно будущей территории заливки пола необходимо максимально сжать и выровнять, для чего в землю вбивается некоторое количество столбиков с расстоянием в один метр для выявления нужного уровня гравия, а затем по мере его засыпания, тщательно прессуют и убирают камни, которые способствуют последующим неровностям. После слоя гравия следует ровный слой песка, с рассчитанной заранее шириной.

Гидроизоляция – нео бходимый слой

До укладывания бетонного основания, нужно позаботиться о гидроизоляции пола – важной его функции, особенно для гаража. Лучшим способом обеспечить защиту от влаги являются специальные мембраны или же их аналоги, полиэтиленовые плёнки, уложенные внахлёст и склеенные между собой лентой поливинилхлорида. Во избежание последующих неровностей, как и на прошлом этапе, слой, а именно плёнка, тщательно выравнивается и разглаживается.

Главная и самая важная часть постройки пола – заливка бетонного раствора

Процесс вязки арматуры

Армирование — важный этап в обустройстве бетонного пола в гараже

Раствор подается на уложенную армирующую сетку

Заливка бетонного раствора

До заливки необходимо произвести армирование – процесс укрепления металлической сетки с целью улучшения прочности и устойчивости к внешним нагрузкам пола. Процесс нанесения непосредственно бетонного слоя осуществляется путём установки реек и последующей заливкой. Необходимо так же предварительно выбрать нужную марку и нужный подвид. В состав раствора для заливки бетонного слоя входят следующие материалы:

Важно помнить, что после заливки пол должен сохнуть на протяжении как минимум месяца; также ему необходимо проветривание и увлажнение.

Процесс создания теплоизоляции пола

Необходимо утеплить пол перед тем, как провести финальную стяжку – лучший и принятый многими материал для данной работы – пенополистирол (Пеноплекс) и последующий слой плёнки для надёжности.

20**; 30***; 40; 50; 60; 80; 100

** – для плит ПЕНОПЛЭКС тип 35 толщиной 20 мм прочность на сжатие не менее – 0,18 МПа
*** – для плит ПЕНОПЛЭКС тип 35 толщиной 30 мм прочность на сжатие не менее – 0,20 МПа

Итоговый слой – стяжка пола

Выравнивание бетона правилом

Самый ответственный момент – итоговая стяжка пола. Данный процесс состоит из выравнивания уже залитого слоя пола при помощи рейки-правила и сглаживания при помощи гладилки из стали.

Выравнивание залитого бетона

Гладилка — инструмент для выравнивания стяжки

Различная комбинация – меняет ли она концепцию?

В различных инструкциях можно увидеть разные версии укладывания такого вида пола – в большинстве случаев единственное различие этих теорий – последовательность этапов укладки пола. У некоторых разбегаются глаза, а в голове один и тот же, весьма адекватный вопрос – существует ли принципиальная разница между многочисленными вариантами последовательности слоёв укладки и есть ли наиболее удачный вариант?

Ответ прост – последовательность не играет огромной роли. Гораздо важнее придерживаться норм толщины слоя того или иного уровня.

Пример обустройства пола по грунту. Схема

Изменение толщины пола за счёт бетонного слоя и последствия данной манипуляции

При уменьшении толщины слоя бетона в общей конструкции пола, в конечном итоге получаются следующие подсчеты: толщина бетонного слоя по соотношению каждого слоя и общей толщины меньше суммы всех остальных слоёв, которые, по сути, являются защитой и укреплением бетонного пола. Увеличение же бетонного слоя не повредит общей концепции – наоборот, это повысит уровень надёжности такого пола. Но при этом так же важен следующий параметр – между землёй, находящейся до гаража и гаражным полом должен быть либо равномерный спуск, либо незначительный зазор. В противном случае въезд и выезд из гаража нанесёт вред как колёсам, корпусу и всей машине в целом, так и полу – таких экспериментов данная конструкция долго терпеть не сможет и, рано или поздно, начнёт трескаться и разрушаться.

Таким образом, соблюдая технологию, можно получить великолепный результат, который многие годы будет радовать своего владельца.

Источник
Рейтинг
Загрузка ...
