Как сделать своими руками стапель для кузовного ремонта в гараже

Для восстановления геометрии кузова после ДТП требуется стапель.Это специальная конструкция,которая позволяет вернуть первоначальный вид кузова и его размеры. Не всем по карману покупка дорогих стапелей,в том числе и мне,поэтому сделал я его сам.Примерно таким же стапелем я пользовался когда работал на СТО,только называли мы его «Гусь»,по его подобию и смастерил.

Сделать такой стапель легко и стоимость его будет не высока. Понадобится швеллер 12п -6 метров,чтобы сварить 3хметровую горизонтальную широкую коробку,и 3 метра для 1,5 метровой вертикальной части.Также приобретаем швеллер 10п- 6 метров для более узкой 3хметровой коробки,которая будет вставляться в широкую. Швеллера сварил полуавтоматом сплошным швом.Болгаркой обработал швы и углы. В широкой коробке проделал отверстия через каждые 30 см,на конце- через каждые 10 см.Отверстия сначала наметил и просверлил,после газовой горелкой вырезал до нужного размера. Силовая стойка имеет широкое основание,которое я сделал из листовой ст

Делаем стапель для кузовного ремонта в гараже

Стапель — это специальное устройство (платформа), которое предназначено для кузовного ремонта и восстановления изначальной геометрии кузова с помощью приложения разнонаправленных усилий. Качественный стапель заводского изготовления стоит достаточно дорого и для выполнения немасштабных и редких кузовных работ его приобретение не целесообразно. Сделать его можно и своими руками, причем цена за самодельный стапель будет не такой уж и высокой.

Стапель для кузовного ремонта своими руками, не дорогой и эффективный. Как работает, цена

Расчет необходимых материалов

Перед началом работ по изготовлению стапеля необходимо выполнить его чертеж и рассчитать количество требуемых материалов. Платформа должна выглядеть в виде прямоугольника (а лучше нескольких) из металлопрофиля сечением 50×50 или 70×40 (чем толще — тем лучше). Оптимальная длина — 2000 мм, ширина равна ширине колесной базы автомобиля.

Почему выбрана именно такая ширина? Вообще возможно изготовление стапеля шириной, равной ширине колесной базы автомобиля. Или же меньшей, чем она, но с выполнением «отростков» от рамы, на которых и будут крепиться зажимы. Первый способ предпочтительней из-за места расположения зажимов.

Посередине платформы необходимо будет вварить ребро жесткости из аналогичного металлопрофиля. В процессе работы потребуется дополнительный металл, подсчитать количество которого на начальном этапе работы затруднительно.

После того, как расчет необходимого количества металлопрофиля будет выполнен, его можно заказать на специальной базе или воспользоваться уже имеющимся.

Чертеж стапеля своими руками

Для обеспечения функциональности стапеля его нужно будет оснастить хорошей гидравликой — подойдет комплект тоннажностью до 10 тонн.

Также нужно помнить, что стапель бывает двух видов: стационарный (то есть установленный в конкретном месте без возможности перемещения) и передвижной (оснащенный колесиками и приспособленный для хранения и в вертикальном положении). Если выбран второй вариант, то нужно приобрести еще и комплект колесиков: 4 или более — для рамы, 2 — для силовой стойки.

Изготовление стапеля

Сборка рамы выполняется сваркой. То есть навыки работы со сварочным аппаратом необходимы.

Стадии выполнения работ:

  • В первую очередь собирается прямоугольник из металлопрофиля расчетной длины и ширины, ровно посередине его нужно укрепить дополнительным профилем. Сборка рамы выполняется так, как посчитает нужным будущий хозяин стапеля. Возможно, он захочет дополнительно укрепить продольные стороны рамы, возможно — поперечные. Какой-то определенной принципиальной позиции по этому вопросу нет.
  • Для повышения устойчивости автомобиля на стапеле, в его углах нужно наварить высоты, которые будут препятствовать возможному съезду машины.
  • Следующий этап — установка крепежей на продольных сторонах рамы. Крепежи — это зажимы с губками, которые потребуются для надежной фиксации остова автомобиля при воздействии на него нагрузок. Строгого места фиксации крепежей быть не может, они должны иметь возможность передвижения по всей длине рамы. Изготовление зажимов своими руками также возможно, но если они есть в свободной продаже, то особого смысла в этом нет, так как самодельный зажим будет стоить примерно столько же, сколько и заводской.
Как разводить известь для побелки стен в гараже

Самодельный стапель

  • Далее следуют работы по установке силовой стойки. Силовая стойка — это приспособление в форме перевернутой буквы «Г», которая также должна перемещаться по всей раме и надежно фиксироваться в любом месте. Можно сделать не одну, а две силовые стойки.
  • Придание стапелю эстетичного вида. Этот этап заключается в обыкновенной покраске стапеля.
  • Ну и в завершении работы самодельный стапель оснащается теми приспособлениями для ремонта, ради использования которых он и создавался: крюками, цепями, гидравликой.

Самодельный стапель готов, его использование поможет выполнять те виды кузовного ремонта, которые ранее были возможны только автомастерских, а способы его практического применения можно увидеть на различных видео.

Источник

Небольшой рамный стапель для кузовного ремонта достаточно просто сделать своими руками. Для этого понадобится швеллер из металла не менее 4 мм толщины. Из него нужно изготовить каркас, который будет больше размеров автомобиля примерно в 1,5-2 раза. Некоторые из них несложно реализовать и в гараже. Также как вариант, можно рассматривать приобретение б/у стапеля для кузовного ремонта. Некоторые мастерские расширяются или обновляют оборудование, продавая использованное ранее по вполне приемлемым ценам. В ниже показано, как выглядит один из вариантов самодельных стапелей.

Стапель своими руками.Дёшево и просто.

Для восстановления геометрии кузова после ДТП требуется стапель.Это специальная конструкция,которая позволяет вернуть первоначальный вид кузова и его размеры.

Не всем по карману покупка дорогих стапелей,в том числе и мне,поэтому сделал я его сам.Примерно таким же стапелем я пользовался когда работал на СТО,только называли мы его «Гусь»,по его подобию и смастерил.

Сделать такой стапель легко и стоимость его будет не высока.

Понадобится швеллер 12п -6 метров,чтобы сварить 3хметровую горизонтальную широкую коробку,и 3 метра для 1,5 метровой вертикальной части.Также приобретаем швеллер 10п- 6 метров для более узкой 3хметровой коробки,которая будет вставляться в широкую.

Швеллера сварил полуавтоматом сплошным швом.Болгаркой обработал швы и углы.

В широкой коробке проделал отверстия через каждые 30 см,на конце- через каждые 10 см.Отверстия сначала наметил и просверлил,после газовой горелкой вырезал до нужного размера.

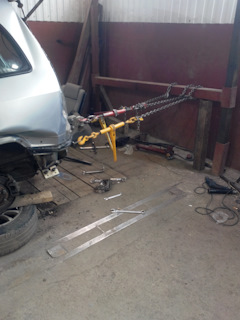

Силовая стойка имеет широкое основание,которое я сделал из листовой стали 9 мм,её размер 48см х 52см. На основании делаю гребенку (размер 32 см х 50 см),в ней тоже делаются отверстия.

Мне понадобилось 3 дня и стапель был готов.

Работать на таком стапеле удобно,подходит для помещений с небольшой площадью.Забетонированный пол такому гусю не нужен.

Собирается и разбирается он быстро и просто,особых физических усилий для этого не потребуется.

Кузова автомобилей повреждаются по-разному,поэтому и работа бывает разной сложности.Такой стапель справляется с ударами средней сложности,которые в основном приезжают на ремонт и его хватает вполне, потому как сейчас никому не выгодно восстанавливать в «узел» завязанное авто.Конструкцию стапеля можно регулировать в зависимости от ремонта.

Источник

В гараже или автомастерской потребуется вмонтировать специальные проушины, необходимые для крепления цепи. Стапель – необходимое оборудование для кузовного ремонта своими руками. Приспособлением устраняют повреждения корпуса авто. При самостоятельном восстановлении корпуса машины, вытяжной механизм также необходим. Сделать его можно и своими руками, причем цена за самодельный стапель будет не такой уж и высокой. Что такое стапель для кузовного ремонта. Стапель – это специализированное оборудование, имеющее предназначение для полного восстановления основной рамы автомобиля, а также геометрии всего кузова.

Напольный стапель для кузовных работ своими руками.

Привет друзья. Многие гаражные мастера, занимающиеся кузовным ремонтом, до сих пор мучаются, да и мучают битые ведра, которые попадают к ним на ремонт, старыми методами работы. А именно, если надо тянуть морду- фиксируем авто за жопу и вперед, тянем.

Как правильно держать колеса в гараже

При этом все понимают, что это усилие распространяется и на те узлы, которым этого вообще ни надо и в результате где то мы лечим, а где то калечим. Пора уходить от этих методов и работать правильно. Этого от нас требует сегодняшний уровень жизни, а так же современные авто, развивающие до 200 км/ч, и до конца не восстановленная или нарушенная в ходе такого ремонта, геометрия может сказаться на управляемости такого авто, особенно на скоростях.
Предлагаю вашему вниманию стапельную систему, которую может позволить себе практически любой мастер, при наличии желания и минимуме финансовых вложений. Но при этом человек поднимается в данном вопросе на совершенно другой уровень. Приятного просмотра. Будут вопросы, задавайте.
