Как сделать из погреба смотровую яму в гараже

Содержание

Создание ямы в гараже

Бывает так, что куплен недорогой гараж, а в нём нет ни погреба, ни даже смотровой ямы. Многие считают подобный автомобильный дом неполноценным. Но ситуацию легко исправить, если есть помощник и элементарные навыки в строительстве. Рассмотрим процедуры сооружения подпольных строений в гараже своими руками.

Функции и необходимость

Функция смотровой или овощной ямы однозначна: использование полезного пространства ниже уровня пола. Причём в одном гараже могут быть совмещены и погреб, и ремонтная площадка. Необходимость этих хитрых помещений очевидна. Ведь гараж у нас всегда ассоциировался с возможностью собственноручного ремонта машины, а также с необходимостью хранения овощей.

Понятно, что уж если имеется дом для машины, а обслуживать её в автосервисе накладно, да и дачный урожай хранить негде, грех не оборудовать под эти нужды гараж! Мы приведём подробные инструкции по обустройству смотровой ямы и погреба, а также покажем примеры расчётов необходимых материалов.

Гидроизоляция подвала или смотровой ямы в гараже

Как сделать смотровую яму в гараже

Расчёты и чертёжи

Первое, к чему приступают в этом процессе — расчёт площади и эскиз. Что касается размеров ямы. Обычно принимают ширину ниши для работ под автомобилем около 70 см. Этого вполне достаточно для человека средней комплекции. Но главное, этот размер позволяет маневрировать при заезде в гараж даже маленьким машинам типа «Матиза».

Ведь от колёс такой «малютки» до края ямы всё равно остаётся расстояние около 20 см.

Длину нишы можно принять равной соответствующему размеру вашего автомобиля. Обычно эта величина составляет от 3 м до 4 м. Ведь не исключено, что в будущем понадобится доступ как к задней части машины, где выхлопная труба и амортизаторы, так и к самой передней, где бампер и масляный поддон.

Схема смотровой ямы в гараже

Пример типичной схемы смотровой ямы в гараже

Глубину ремонтной полости назначают примерно равной росту владельца автомобиля. Например, если человек невысокий, 170 см, то именно столько по высоте и нужно выкопать земли. Приняв ширину равной 70 см, необходимо также приплюсовать толщину планируемых стенок ямы и естественный уклон.

Последний получается после копки. Практика показывает, что разность ширины ямы в самом верху и самом низу обычно составляет примерно 5 см. Толщина стен принимается равной 10 см. Просто делать стены толще для ремонтной ниши нет смысла. Выходит, если ширина готовой конструкции 70 см, то для копки соответствующий размер принимается равным сумме указанных составляющих: 70 см + 5 см + 10 см + 10 см = 95 см.

Зная толщину стен, легко рассчитать количество цемента, если решено отделывать всю нишу бетоном. Например, в нашем случае высота ямы 170 см, длина равна 300 cм, а ширина составляет 95 см. Посчитаем примерный объём заливаемого раствора, если толщина стен составляет 10 см.

Площадь стен находим как произведение периметра ямы на высоту: S = (3 м + 0,95 м + 3 м + 0,95 м) х 1,7 м = 7,9 х 1,7 = 13,43 м2. Объём необходимого для стен бетона получаем из произведения этой площади на толщину стен: V = 13,43 м2 х 0,1 м = 1,34 м3.

Но нам надо добавить ещё к полученной величине количество раствора для заливки пола. Его объём равен произведению площади дна строения на толщину пола, равную также 10 см. Получаем: V = (3 м х 0,7 м) х 0,1 м = 2,1 м2 х 0,1 м = 0,21 м3. Общий объём V общ. = 1,34 м3 + 0,21 м3 = 1,55 м3.

Для получения бетона цемент будем смешивать с песком и щебнем в пропорции 1:1:1. Значит, нам придётся закупить равные доли каждого стройматериала. Итого получаем: 1,55/3 = 0,516 м3. Следовательно, приобретаем 0,6 куба цемента, 0,6 куба песка и 0,6 куба щебня. Этот расчёт приблизительный, но все величины взяты по максимуму.

Поэтому недостатка в комплектующих у нас не будет.

С материалом для стен нужно определяться сразу. Тут есть разные варианты. Перечислим основные.

  • Доски.
    Дерево относительно недорогой материал, облегчающий монтаж стен. Однако стоит учитывать, что без соответствующей обработки через несколько лет доски начнут подгнивать.
  • Железо.
    То же касается и железных стен. Сталь подвержена коррозии, а в условиях гаража с уличными перепадами температур, с высокой влажностью грунта ржавчина появляется гораздо быстрее.
  • Кирпич или монолитный бетон.
    Наиболее удачный материал для стен в данном случае — кирпич. Однако его кладка сопряжена с дополнительными трудностями. Придётся постоянно готовить раствор, да и без помощника не обойтись, не говоря уже о навыках каменщика. А вот монолитные бетонные стены возвести несколько проще, да и обойдутся они дешевле кирпичных.

Есть и другие альтернативные варианты, скажем, сэндвич-панели либо какие-то дармовые плиты. Но мы будем описывать процесс с возведением бетонных стен. А на данном этапе можно пока построить эскиз.

Какой налог за продажу гаража платить пенсионеру

Схема смотровой ямы в гараже

Если есть навыки работы в чертёжных программах, можно сделать пространственный эскиз, как в этом примере

Инструменты и материалы

Будем учитывать, что работами займутся два человека. Тогда понадобятся следующие инструменты и принадлежности:

  • две лопаты,
  • два ведра для земли,
  • ведро для бетона,
  • верёвка для подъёма ведра с грунтом,
  • совковая лопата для замешивания бетона,
  • молоток и ножовка для монтажа опалубки.

Из материалов понадобится вот что:

  • цемент,
  • щебень,
  • песок,
  • плита OSB для опалубки, её количество берём согласно подсчитанной ранее площади стен, т. е. нам необходимо 13,43 м2,
  • гвозди,
  • сетка армирующая металлическая, её общая площадь равна сумме площадей стен и пола: 13,43 м2 + 2,1 м2 = 15,53 м2,
  • для обрамления верхушки строения — уголок металлический 50 х 50 такой общей длины, которую рассчитываем исходя из периметра готовой ямы: L = 3 м + 0,7 м + 3 м + 0,7 м = 7,4 м.

Инструкция по сооружению смотровой ямы

  1. Начинаем непосредственно с копательных работ. Предварительно размечаем будущую полость, совмещая её центральную линию с серединой нашего помещения для автомобиля. То есть делим гараж пополам по короткой стороне, мысленно проводим среднюю линию, отступаем по ней от ворот 1 м и так находим середину короткой стороны ямы. Прочерчиваем железным прутком на земле прямоугольник с габаритами ямы. Вставляем колышки в углы планируемой полости.
    Хорошо, если пол в гараже отсутствует, иначе необходимо вскрыть часть покрытия согласно габаритам ямы.
  2. Когда земля перед нами и разметка видна, берём лопаты и приступаем. Сначала вскрываем грунт на глубину одного штыка по всей планируемой поверхности копки. Следует сразу определиться, куда собирать выкапываемую землю и глину. Лучше выделить место около гаража, если это не мешает соседям. Впоследствии кучу рыхлого грунта почти в 5 м3 придётся куда-то вывезти.
  3. Продолжаем копку таким методом, какой считаем удобным для себя. Можно каждый раз углубляться на один штык по всей запланированной поверхности, а можно выкапывать яму частями на полную глубину. Главное, помнить о возможностях обвалов.

Совет. Существенно облегчит работу предварительная установка простой лебёдки. Например, достаточно подвесить в гараже какой-нибудь ролик, скажем, старый клиноременный шкив, и прикрепить к нему ручку с плечом. После этого поднимать вёдра с землёй не составит труда. Копатель наполняет ёмкость и цепляет её душку за крюк троса, прокинутого по ободу подвешенного диска.

Тот же, кто находится наверху, вращает ролик за ручку. Так осуществляется облегчённый подъём грунта.

Копка смотровой ямы

Копка смотровой ямы в процессе

Совет. Во время эксплуатации смотровой ямы часто необходимы какие-нибудь подручные ниши, чтобы складывать инструмент. Желательно ещё на стадии возведения опалубки предусмотреть такие небольшие полости. Например, в нескольких местах установить железные коробки, которые при заливке бетона останутся внутри стен. Вверху же опалубки можно предусмотреть небольшие цилиндры для установки точечных светильников.

Отделка смотровой ямы

На фото верхняя часть ниши отделана металлическим уголком

Несколько слов о герметизации от грунтовых вод и влажности

В будущем безусловной опасностью для сооружённой в гараже ниши могут стать грунтовые воды. Если их уровень в данной местности высок, о чём можно узнать у владельца гаражного кооператива, то стоит заранее позаботиться о гидроизоляции.

Вода в смотровой яме

Уточнять о наличии грунтовых вод ещё лучше до покупки гаража!

Здесь есть два различных метода. Либо делают герметизацию до возведения стен и пола, либо после. Предпочтительнее первый способ, лучше заранее задуматься о гидроизоляции, ещё на стадии проектирования смотровой ямы. Просто так легче и надёжнее. Поэтому во время работ дополнительно необходимо проделать манипуляции с рулонными или плёночными материалами.

Последние прокладывают на грунт перед заливкой бетона дорожками внахлёст. В качестве гидроизоляционных прокладок могут служить рубероид, бутилкаучук. На самом деле эти материалы — также большая статья расхода, однако сухость ямы дороже.

Другое дело, когда гидроизоляционные работы проходят после возведения полости. Тогда необходимо запастись большим количеством мастики, разогреть её и просто промазать ей все стены и стыки с полом.

При уровне грунтовых вод, близких к критическому, когда каждую весну вода заполняет земляной пол гаража, есть только один способ сооружения смотровой ямы. После выкапывания нужного объёма следует вставить металлическую ёмкость, тщательно проваренную на стыках. Именно она и будет служить и стенами, и полом смотровой ямы.

Главное правило в данном случае: установленный металлический короб нужно обязательно связать со стенами гаража бетонным полом. Иначе в один прекрасный весенний день весь короб, как пробка бутылки, всплывёт над уровнем пола. При этом для воды стоит предусмотреть дренаж.

Чем закрыть

Для настила над смотровой ямой можно использовать толстые доски. Если автомобиль всё-таки «промажет» при заезде в гараж, то он хотя бы не провалится, коли деревянное перекрытие будет прочным. Другой вариант настила — металлический рифлёный лист. В отличие от досок, его легко сдвинуть в сторону, да и вес машины он также выдержит, правда, слегка прогнётся.

Для наглядности прилагаем видеоролик от человека, уже создавшего в своём гараже смотровую яму.

Пошаговое строительство: опыт возведения ниши (видео)

Как сделать овощную яму

Расчёт размеров и чертежи

Здесь подход к проектированию несколько иной. Нужно опираться на планируемый объём овощей для хранения, глубину промерзания грунта в регионе, а также предусматривать свободное пространство для складирующего мешки человека. Кроме того, в погребе должны быть обустроены полки для банок с солениями. Расположение нашего подземного помещения в любом случае — прямо под автомобилем, поэтому очень важно спроектировать прочное перекрытие.

Исходя из всех указанных соображений, примерные габариты овощной ямы закладываются в следующих диапазонах. Ширина должна быть как минимум полтора метра для свободы «манёвра». Длина погреба обычно составляет от двух до шести метров. Что касается высоты: в яме должен суметь выпрямиться человек небольшого роста. То есть принимаем минимум величину в 170 см.

Как залить пол в гараже своими руками

Если учесть, что на перекрытие уйдёт около 20 см, то общая высота от низа ямы до пола гаража, равная 190 см, вполне достаточна для избежания промерзания овощей даже в Сибири.

Обязательно требуется прорисовать перед началом работ хотя бы эскиз. В чертеже необходимо учесть размеры проёма для люка и нарисовать вентиляционную трубу. То есть проём для входа человека, закрываемый люком, должен иметь габариты, при которых легко встать на лестницу и начать спускаться. Опыт показывает, что минимальные такие размеры — полметра на полметра. Труба для вентиляции должна обеспечивать доступ воздуха из гаража в яму.

Чертёж погреба в гараже

Эскиз погреба в гараже с учётом принудительной вентиляции

По схематично указанным габаритам легко определить далее то количество материала, которое необходимо для возведения стен и потолка. Скажем, если на чертеже ширина погреба 1,7 м, высота 1,7 м, а длина 2 м, то получится следующий расчёт.

Находим площадь стен как произведение периметра на высоту: S = (1,7+2+1,7+2) х 1,7 = 12,58 м2.

Согласно строительным нормам, на 1 м2 стены толщиной в один кирпич (25 см) требуется 102 шт. кирпичей. Значит, нам понадобится на все стены следующее количество кирпичей: 12,58 м2 х 102 шт. = 1283 штуки. Добавляя на бой, примем величину 1300 штук. При этом по строительным нормам на каждые 400 шт. необходимо около 0,25 м3 раствора. Значит, на 1300 штук берём 0,25 х (1300/400) = 0,25 х 3,25 = 0,81 м3 раствора.

Но нам ещё понадобится бетон для перекрытия погреба. Его объём равен произведению периметра ямы на толщину перекрытия, которая составляет обычно 10 см: V = (1,7+2+1,7+2) х 0,1 = 0,74 м3.

Инструменты и материалы

Перед началом работ приготавливаем следующие инструменты также для двух человек:

  • инструемнты для копки (указаны выше),
  • совковая лопата для замешивания цементного раствора,
  • мастерок для кирпичной кладки,
  • сварочный аппарат,
  • ножовка.

Также нам понадобятся нижеперечисленные материалы:

  • кирпичи, подсчитанное количество,
  • цемент и песок для приготовления 0,81 м3 раствора (примерно 0,27 м3 цемента и 0,54 м3 песка),
  • цемент, песок и щебень для перекрытия в равных долях (0,74 м3 / 3 = 0,25 м3),
  • толстые доски,
  • четыре бревна длиной 1,7 м.
  • швеллеры, арматура.

Инструкция по возведению погреба

  1. Копка производится аналогично предыдущему случаю сооружения смотровой ямы.

Копка погреба в гараже

Уже выкопанная яма под погреб

Отделка погреба кирпичом: фото

На фото показана отделка стен погреба кладкой в один кирпич

Совет. Отвод для вентиляции впоследствии лучше вывести за пределы помещения и установить на неё защитный зонтик. Так в дом для машины не будут попадать запахи из погреба. Также надо предусмотреть заслонку, которой можно будет перекрывать доступ холодного воздуха через трубу в лютые зимние морозы.

Бетонное перекрытие погреба

Показана подготовка перекрытия к заливке бетоном

Видео: кладка кирпича своими руками

Гидроизоляция и утепление

Если перед кирпичной кладкой не была произведена гидроизоляция, то можно сделать её, когда уже возведены стены и потолок. Для этого надо промазать мастикой все стыки и щели.

Если регион, где производятся работы, с холодными зимами (например, Север или Сибирь), то лучше утеплить потолок и стены внутри погреба. Для этой цели отлично сгодится простой пенопласт. Его легко закрепить обычными саморезами с шайбами или металлическими планками. На бока ямы можно дополнительно установить декоративные панели.

Утепление потолка в погребе

На этом фото утепление погреба производится с помощью пенопласта и декоративных панелей

Теперь наш погреб готов. Осталось лишь смонтировать металлический люк, который также следует утеплить листом пенопласта. Лестницу можно просто купить и спустить внутрь ямы.

Видео: как правильно сделать монолитные стены погреба

Мы рассмотрели инструкции по созданию смотровой, а также овощной ямы, однако надо отметить, что некоторые практичные хозяева сооружают «два в одном»: ремонтная ниша у них является входом в погреб. Такую конструкцию закладывают, как правило, во время возведения фундамента всего строения, а в уже готовом гараже сделать «два в одном» слишком сложно. Но и это, по сути, возможно, если соединить воедино все наши рекомендации.

Живу в Тюмени, работал инженером в строительной отрасли, но по велению души — писатель. Поэтому с удовольствием пишу на строительно-ремонтные темы.

Источник

Как я строил смотровую яму. Часть 1

Всем здрасте. Хочу рассказать как я строил смотровую яму в гараже.
Как уже писал ранее гараж достался мне от папы и деда. Они его и строили в начале 70-х. Хочу сразу сказать что все закончилось хорошо, ничего не рухнуло, не осыпалось, не треснуло.

За 13 лет пользования машиной в гараже не было ямы. Все ремонты проводились лежа или на коленях. Задолбался. Толчком к переделке послужило то, что бетонные стены погреба начало выдавливать. В него через трещины бежала вода размывая стены. Думал его засыпать и забетонировать. Но подумал и решил заморочиться с переделкой. Думал до зимы управлюсь. Как потом оказалось не рассчитал.

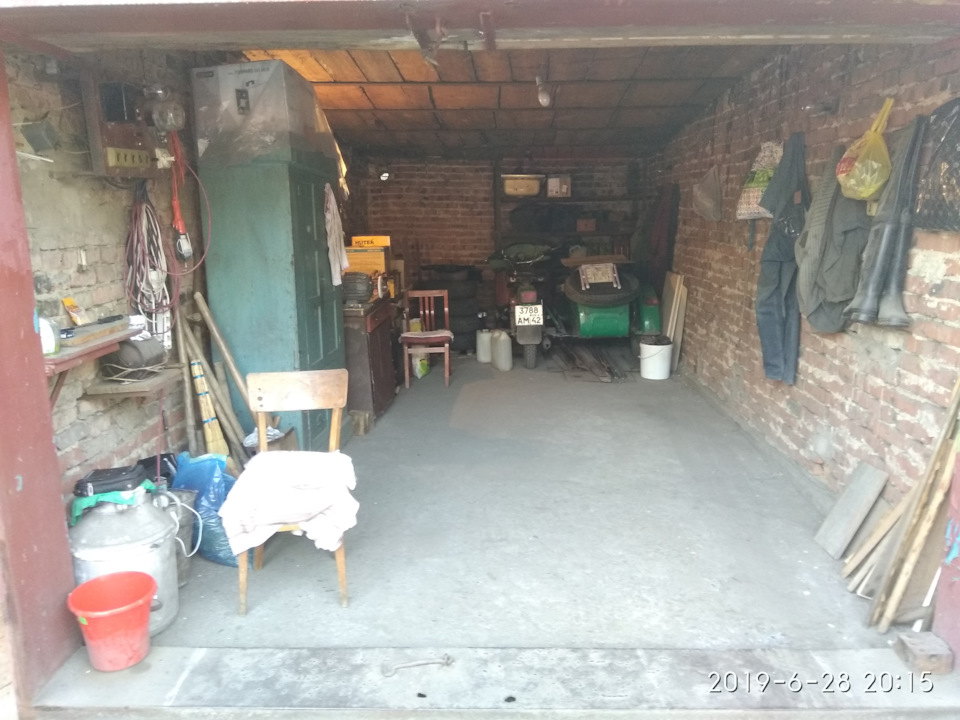

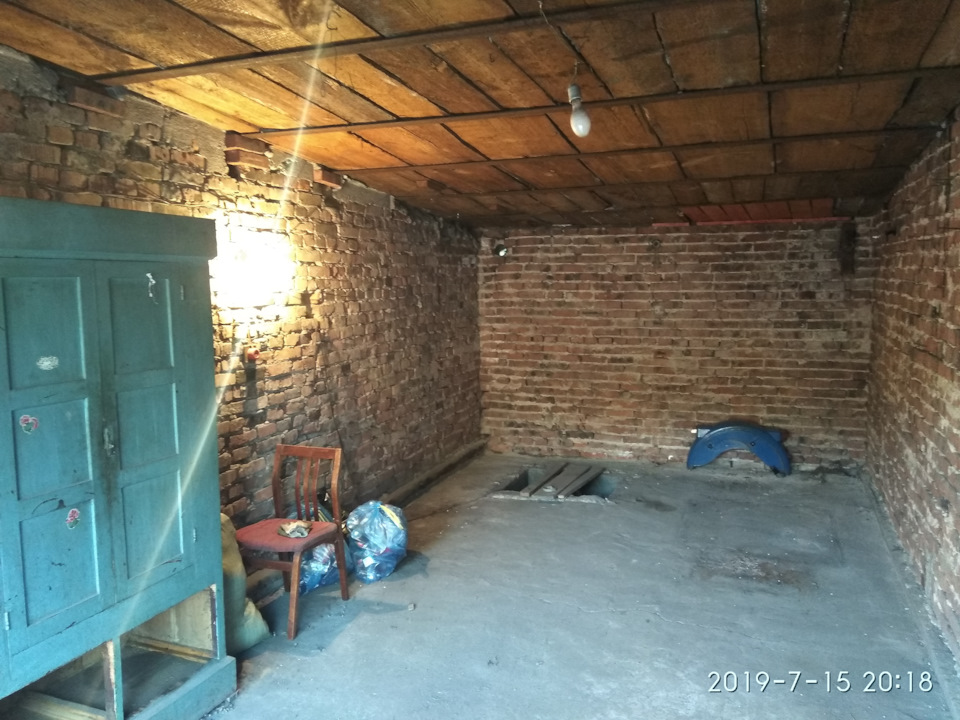

Гараж 3,2м*6,7м. По бокам соседи. За дальней стеной свободно метра 3 и гаражи. Яма по плану почти во весь гараж по длине.

Накидал проект, составил смету, подбил бабки. И понеслось. Дело было в июле 2019 года. В процессе фоток делал очень много так что все не выложишь. Сразу оговорюсь работа получилась далеко не бюджетная.

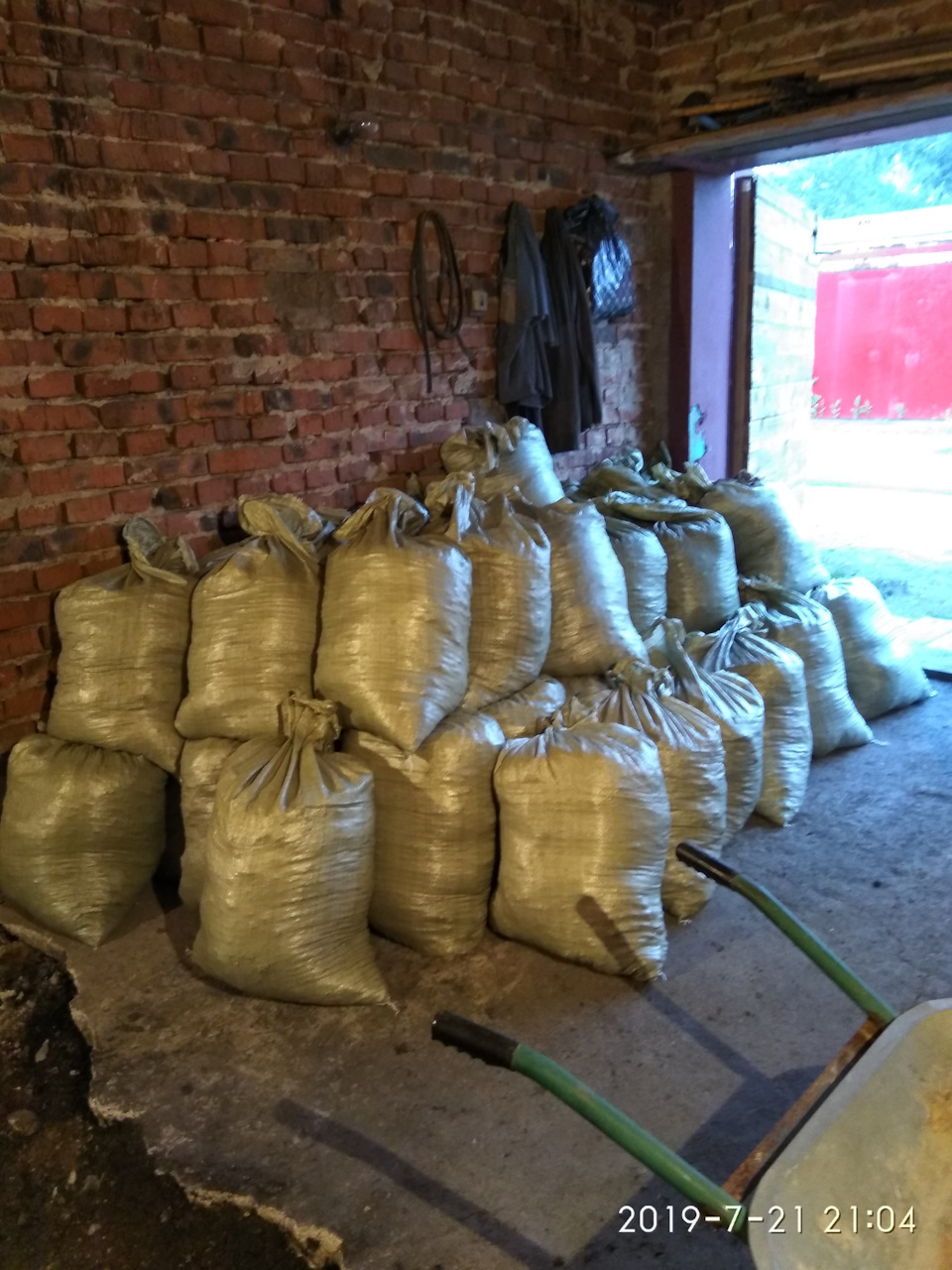

Вынес все вещи в гараж за стеной слева. Это гараж моего знакомого, он пустой и им он не пользуется. Предстоящей весной буду его покупать.

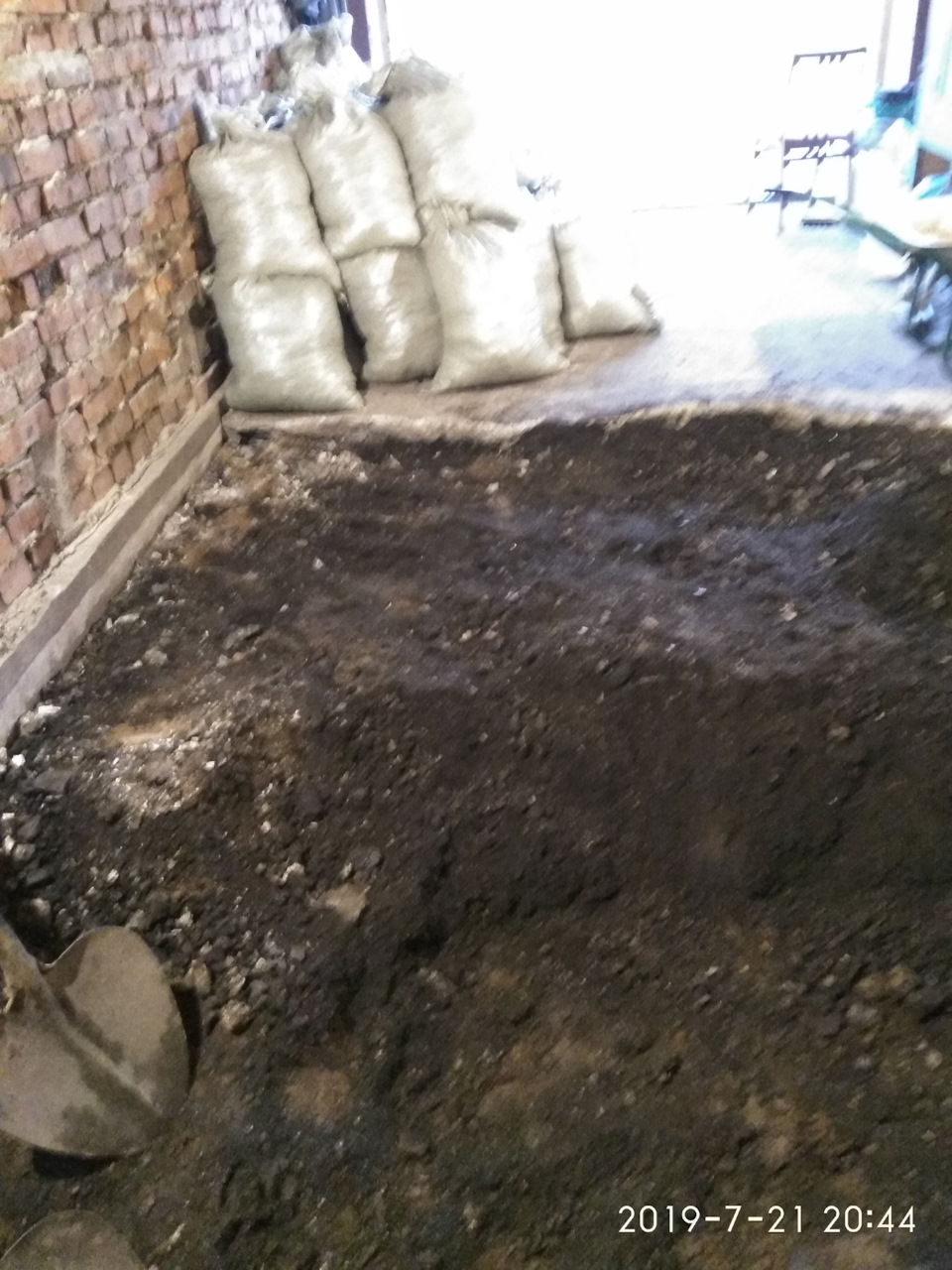

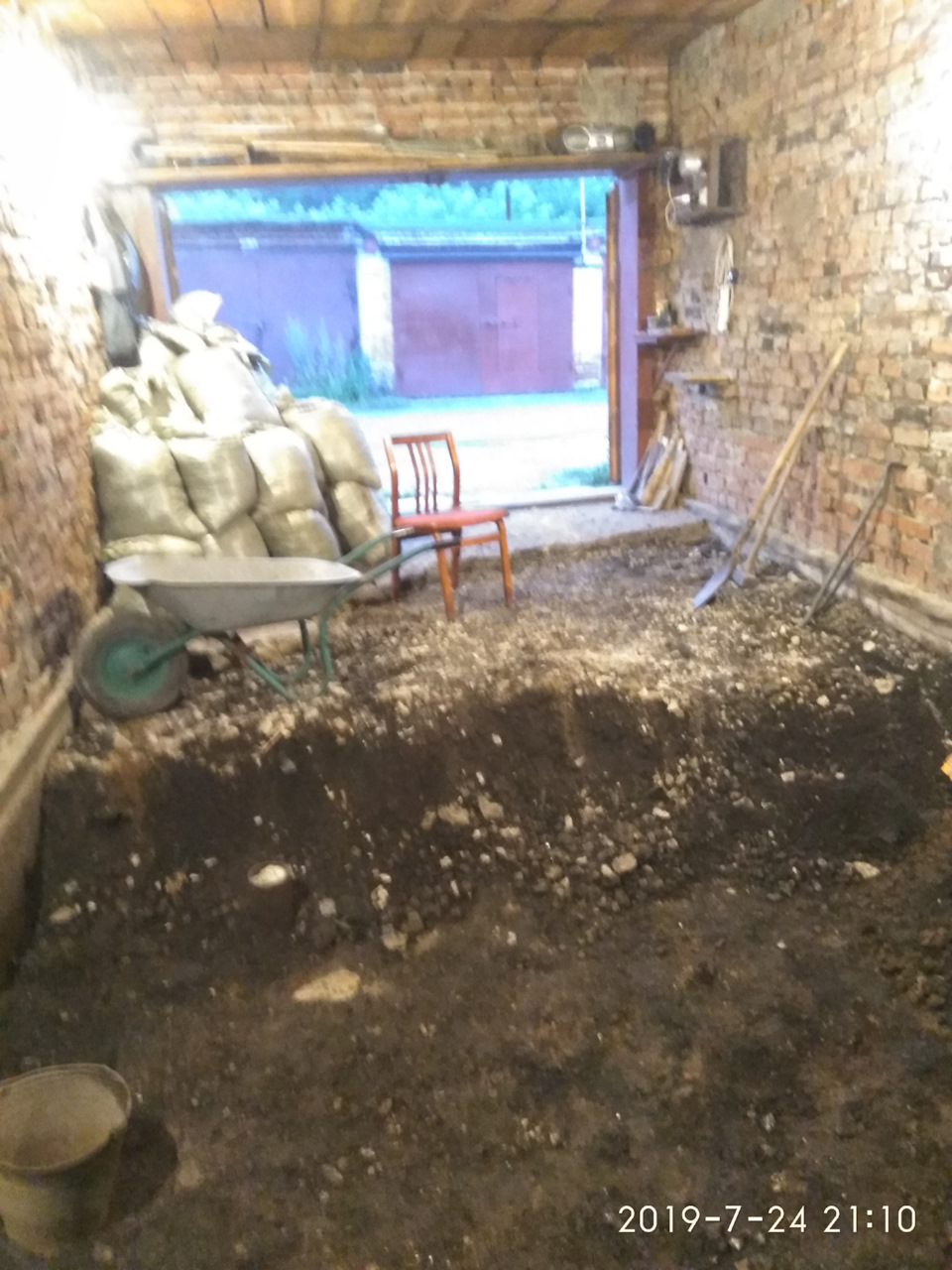

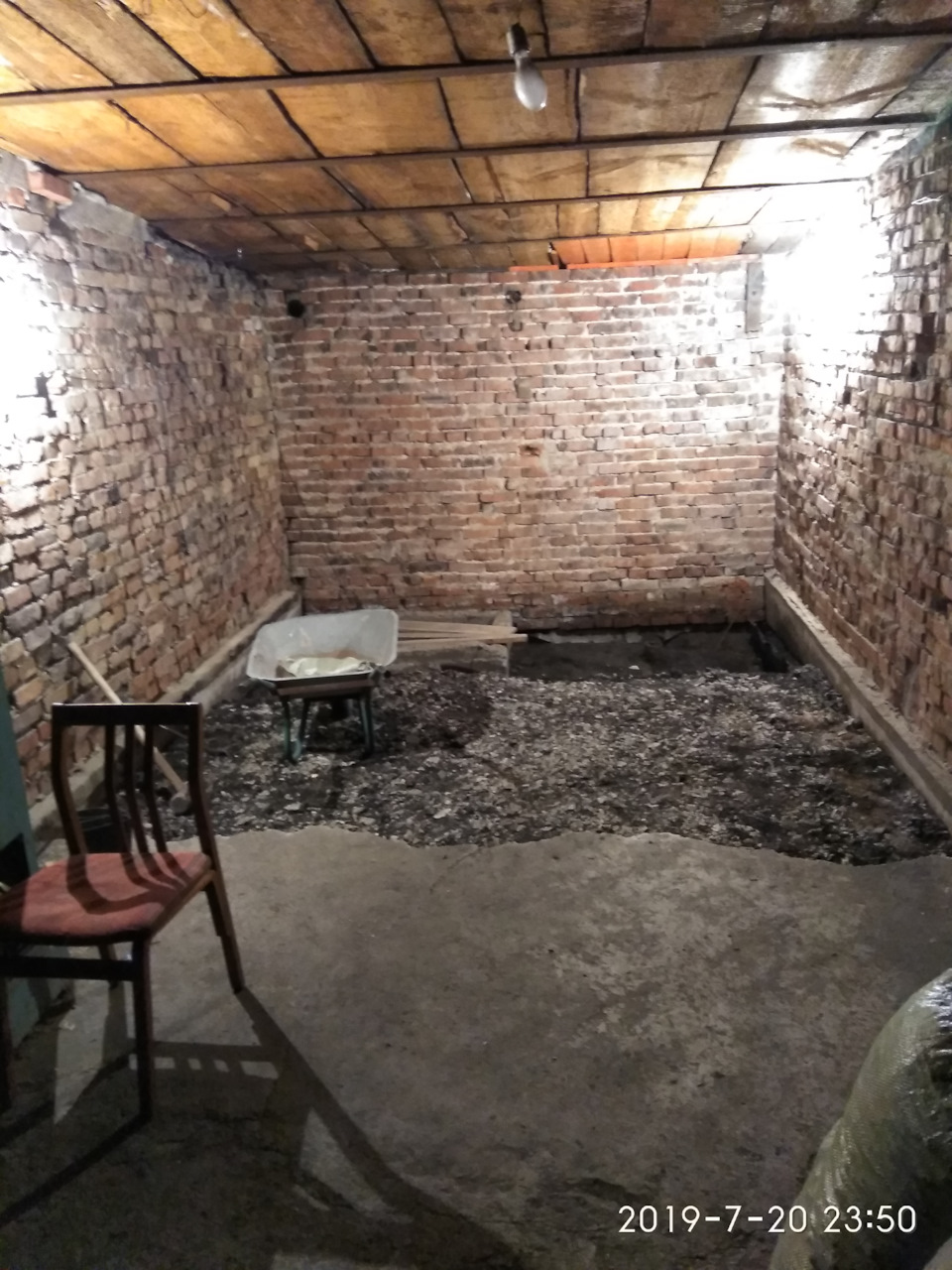

Пол долбил кувалдой. Ломался легко т.к. его толщина была 6-8см не армированный. Бетон выносил на улицу в кучу. Шлак в мешки. Потом на газели и камазе увозили.

Как заехать в гараж задним ходом на тракторе с прицепом

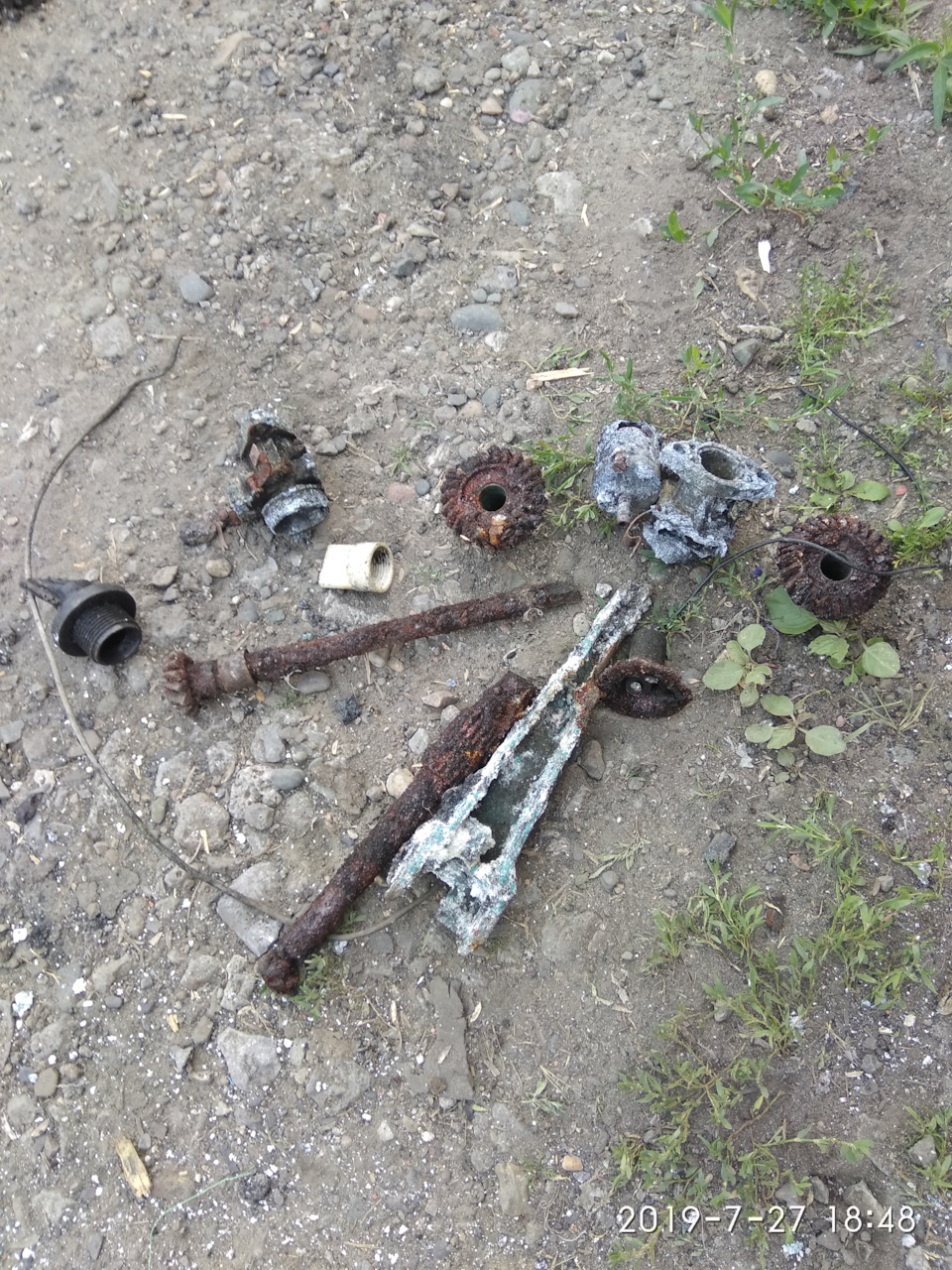

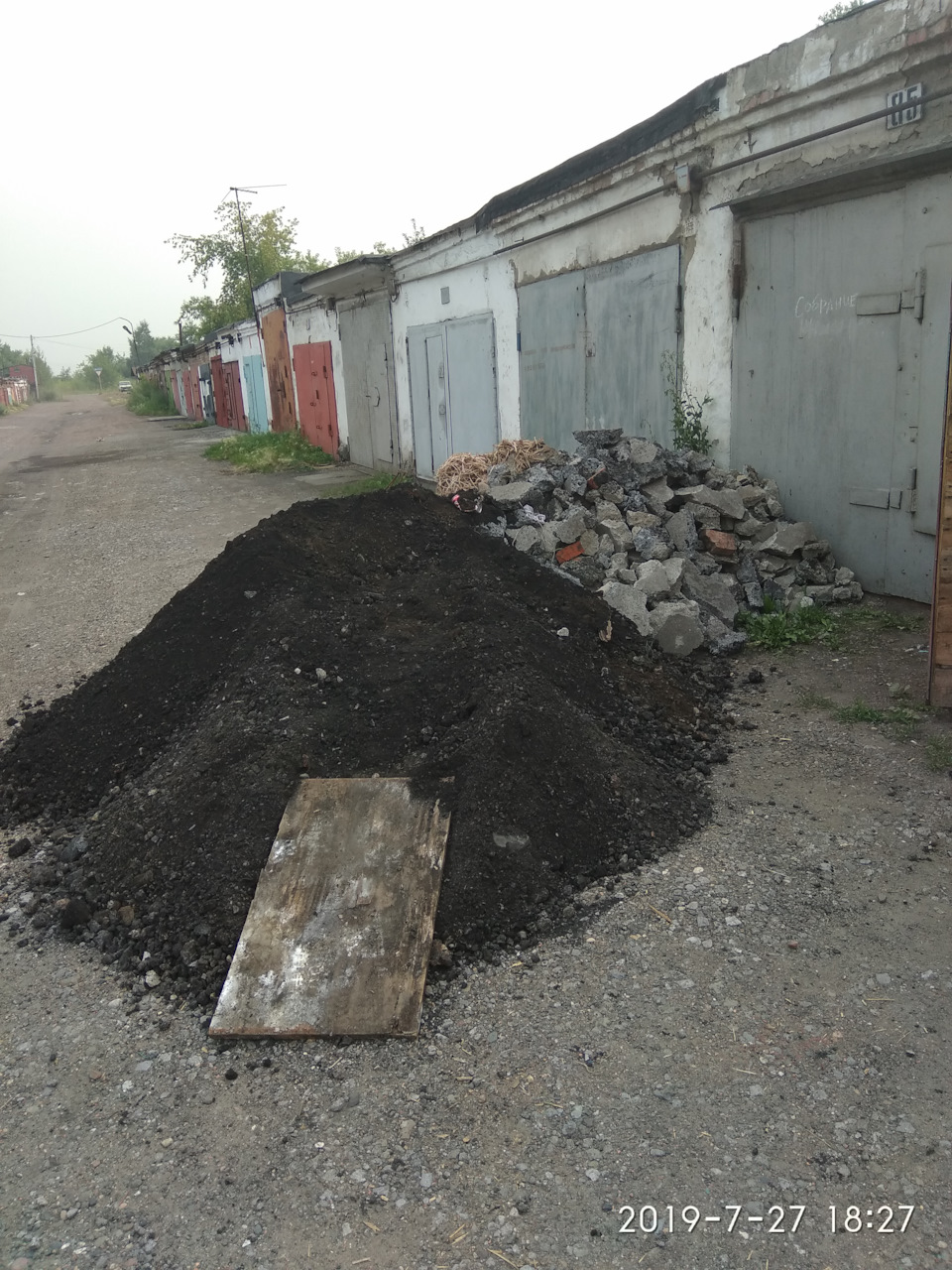

Пришлось нанимать. В процессе копания находил кабель, винты от моторных лодок, и прочее.

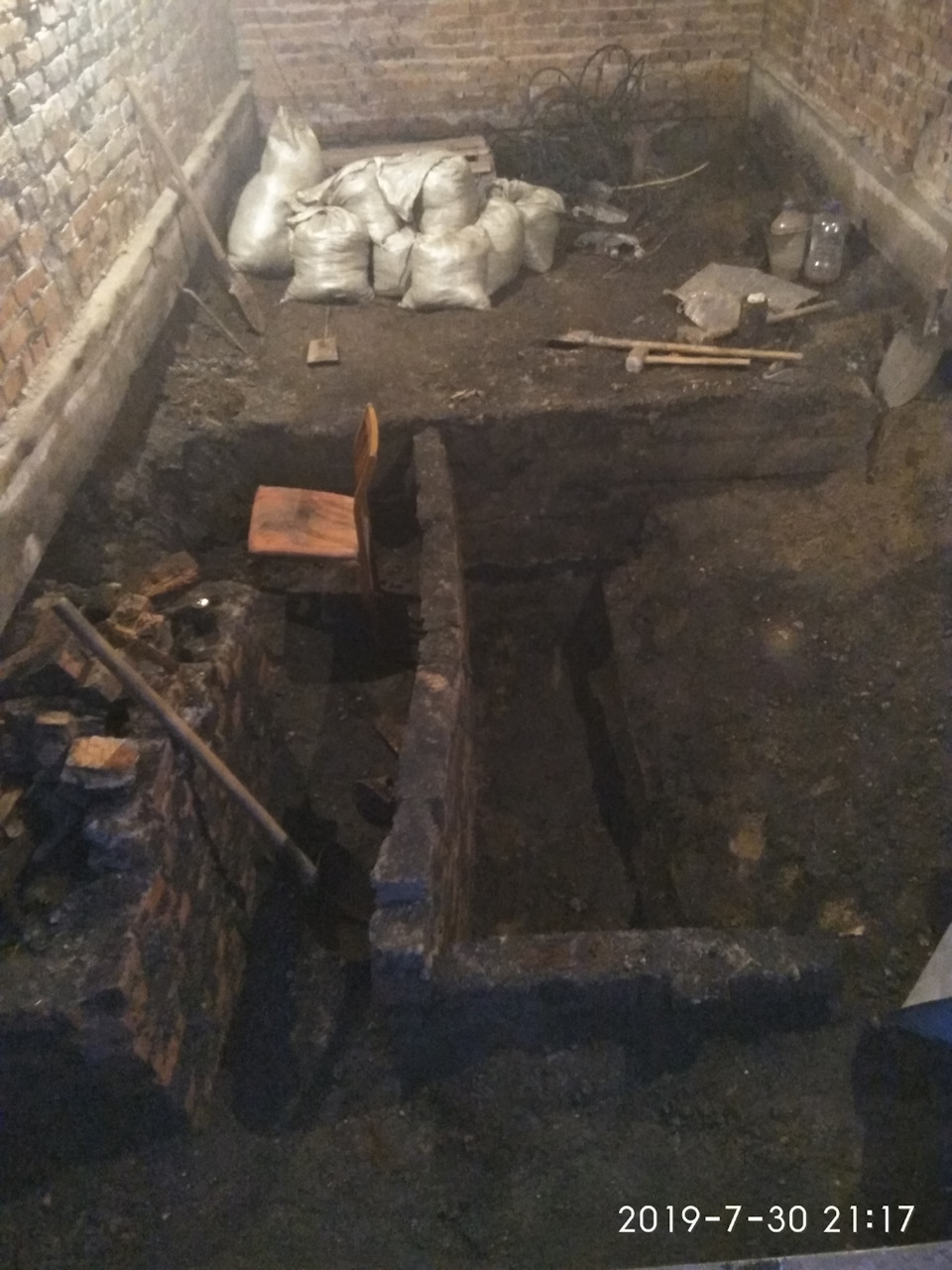

Как оказалось раньше была яма. Но наверное что-то пошло не так и ее засыпали. И была яма под ГСМ. Не знаю почему но все это дело засыпали. Наверное в процессе постройки фундамента было решено поднять его еще по высоте, т.к тогда было наводнение и все затопило. Спросить сейчас не у кого.

Копал, таскал и прочее делал все сам.

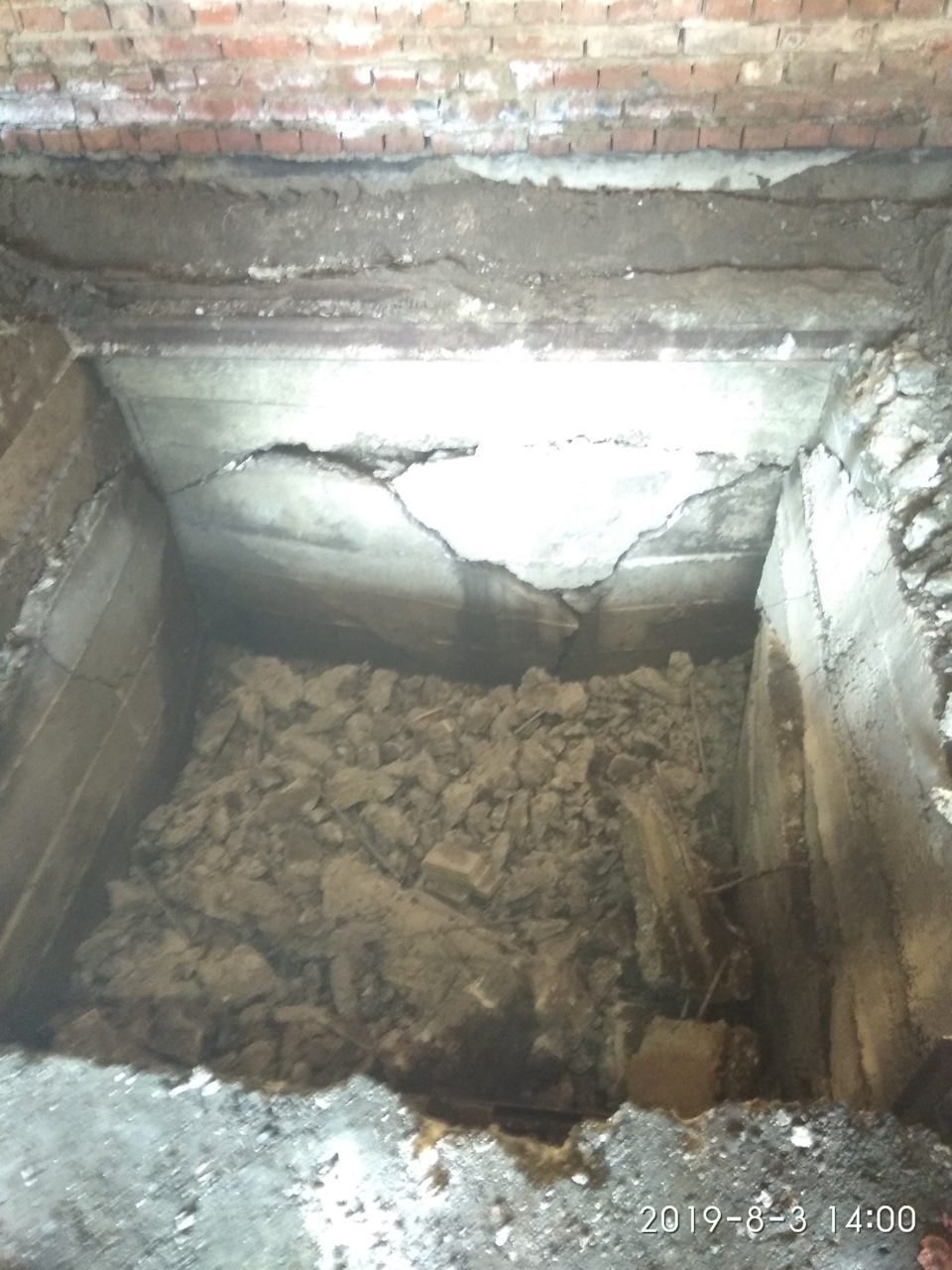

Договорился с наемными ребятами ломать погреб. Приехали с отбойными молотками. Кувалда просто отскакивала. Толщина до 15см, не армированный. Потолок погреба сломали быстро.

Со стенами пришлось повозиться до 23.00, потом еще почти весь следующий день.

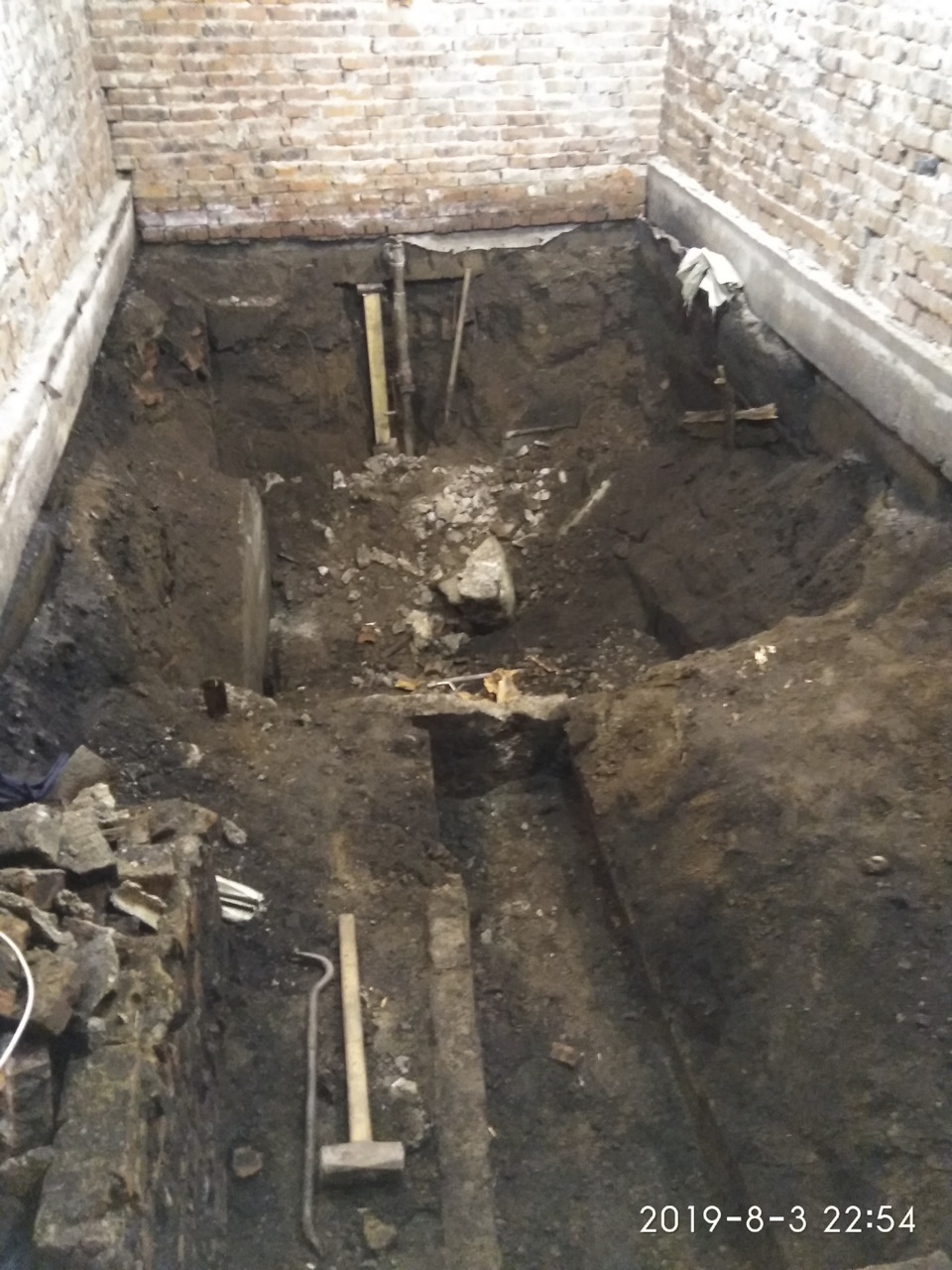

Сломали погреб. Ребята все сломанное сами погрузили и увезли.

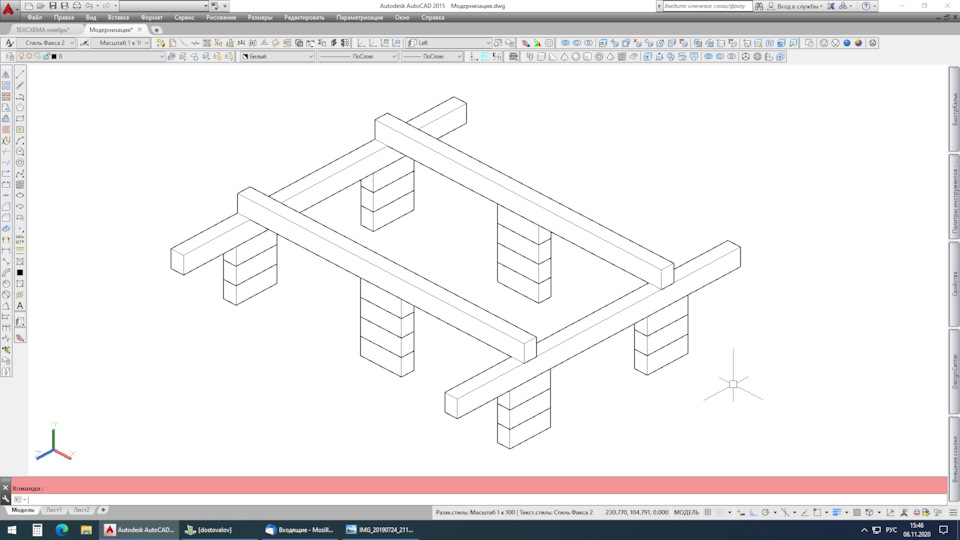

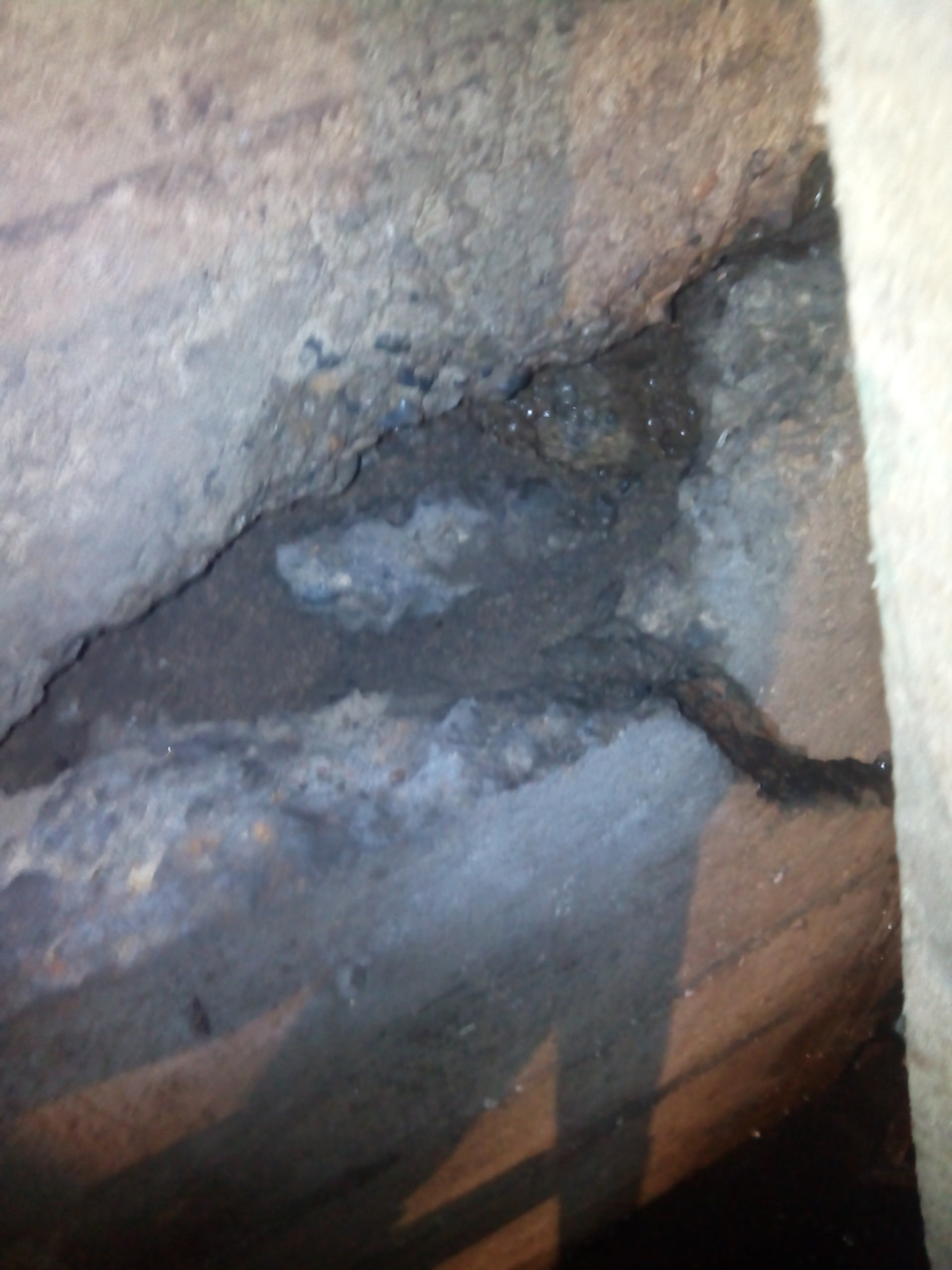

Был очень удивлен конструкцией фундамента. Я поначалу даже испугался когда оголилась задняя балка. Думал пипец все рухнет. Забегая вперед покажу конструкцию фундамента как я выяснил в процессе стройки.

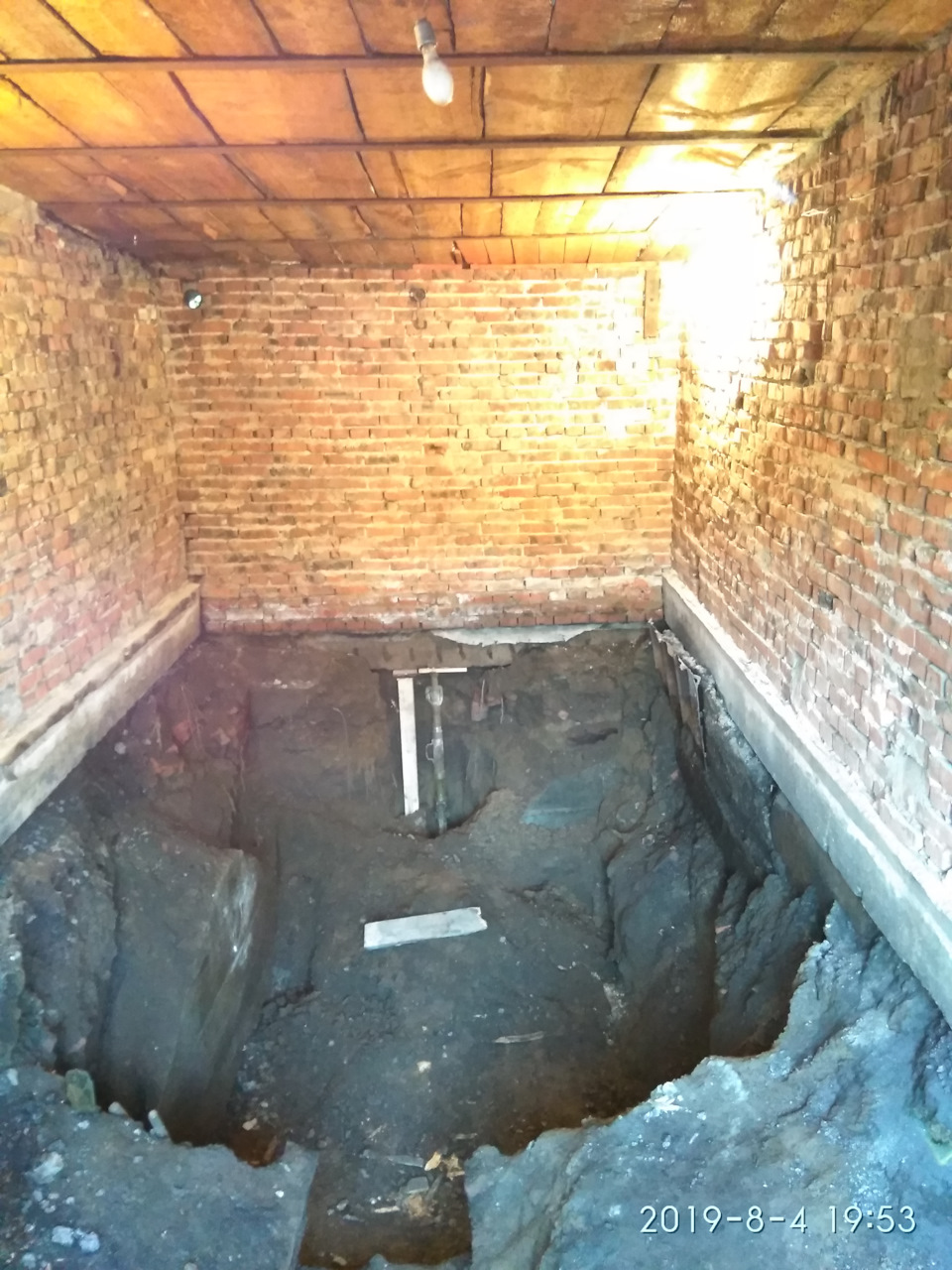

Вобщем потихоньку помаленьку после работы вечерами в одну харю копал, таскал, увозил приближаясь к проектным размерам котлована.
По ходу копки заанкеровал и сварил между собой углы фундаментных балок. Стойку КСТ поставил под заднюю балку только для своего успокоения.

Источник

Как сделать смотровую яму в гараже своими руками — пошаговая инструкция

Как сделать смотровую яму своими руками, без помощи специалистов, предприятий и организаций, минимальными средствами и усилиями, надежно, прочно и удобно объясняется в этой статье четко и ясно.

Смотровая яма в гараже из бетона

Любой водитель в состоянии сделать это, не прилагая каких-то сверхусилий и сэкономив большие деньги на всяких услугах и сервисах, что немаловажно в наше время. Главное не бояться сделать это самому, при должной организации, это не займет много времени.

Рекомендации по планированию постройки

Условием высококачественного применения смотровой ямы как тех. постройки и места для сохранения продуктов считается воплощение всех общепризнанных норм возведения таких сооружений. Начинать надо со схемы расположения ямы и чертежа ее устройства.

Эта система требует кропотливого планирования дел. Принципиальным фактором считается установление свойств земли и состояния грунтовых вод. Более пригодной для схожих построек считается глинистая почва. Она не пропускает воду, а значит, имеет возможность быть типичной водоизоляционной поверхностью, но и имеет недостатки, которые тоже надо учитывать.

Когда грунтовые воды скапливаются, в связи с их расположением, смотровой яме нужна дренажная система для отвода излишней воды.

Все это нужно предусмотреть на этапе планирования видов работ и затрат на них при сооружении ямы, чтобы сделать работу быстро и организовано без различных доработок и исправлений.

Необходимые материалы

Для расчета объема бетона надо перемножить длину, ширину и вышину стенки. Подсчеты такие ведутся и для пола.

При употреблении кирпича, понимая его характеристики, можно просто определить его количество в штуках. Габариты кирпича — 250х120х60 мм.

Для производства работ применяют:

  • совковую и штыковую лопаты;
  • ведра;
  • кельмы;
  • сварочный агрегат;
  • ножовки.

Нужны также такие материалы:

  • кирпичи;
  • песок, щебень, цемент;
  • бетон М200;
  • доски сечением 400х50 мм;
  • прутья арматурные;
  • уголок шириной 50 мм;
  • материал водоизоляционный.

Размеры смотровой ямы

Надо учесть размеры стенок и дна при расчете площади ямы. Размеры смотровой ямы будут 75х185х300 см. Толщина бетонных стенок и пола примерно 10 см.

Подсчеты станут такими: 0,85х3=2,55 м2 — площадь.

Существуют следующие критерии размера ямы:

  1. Традиционно ширину ямы делают от 70 по 75 см. Данной ширины довольно для вольного передвижения внутри. Такое расстояние между стенками нужно для въезда автомобиля.
  2. Сооружение делается так, чтоб стенки незначительно зауживались к полу.
  3. При возможности в яме делают лестницу. При этом длину наращивают на 100–120 см.
  4. Высота ямы никак не менее 170–180 см. Данные габариты условны, так как здесь учитывается рост собственника гаража.
  5. Глубина должна превышать рост владельца на 25–30 см, для того, чтобы при работе руки не уставали при работе.

Возле ямы устанавливаются ограничители металлические для безопасности. Это 4 столба, прикрепленных по углам ниши, по 10–15 см. Время от времени для тех. осмотра употребляются не 4 столба, а 2 уголка, которые устанавливают напротив друг друга.

Естественно, делать яму, когда автогараж еще не сооружен еще легче, тут необходимо исполнить данную работу, пока не будет заливки полов.

Непременно необходимо узнать, как размещаются грунтовые воды в грунте. Степень залегания грунтовых вод на территории, в каком месте размещается автогараж, играет главную роль.

В строящемся автогараже нужно изготовить дренажную систему, отводящую избытки воды в канализацию. Надо помнить, что сырость и влажность главная опасность для ямы и автогаража, от этого зависит время их эксплуатации.

Пошаговая инструкция создания смотровой ямы в гараже

Разметка и выкапывание котлована

Местность размечается перед тем, как делать яму. В среднем, чтоб ее откопать либо погреб под автогаражом, нужно вытащить 5–6 кубометров почвы. Длительность и сложность работы находится в зависимости от вида почвы и способностей рабочего. Копать надо с конца ямы, от задней стенки автогаража. Когда котлован будет вырыт, его днище накрывают фальшполом либо ставят комфортные подставки.

При неустойчивости почвы ее закрепляют с поддержкою дощечек и распорок. Извлеченная почва на 25–30% больше котлована. Вывозить ее не надо, потому что она нужна для утрамбовки места между стеной ямы и кладкой, выравнивания пола.

При создании котлована надо сделать работы по нишам в стенках. Там комфортно хранить фонари, приборы, которые могут быть использованы. Ниши рекомендовано располагать на вышине локтей. Вам никак не нужно будет наклоняться за инвентарем. Затраты физических усилий при работе в автогараже тоже надо учитывать.

Источник

Подвал под гаражом своими руками пошагово

Этот вид погреба не занимает много места на участке (а даже его экономит), спуститься в него можно хоть зимой когда вокруг сугробы (обычный погреб бы ещё пришлось откапывать). Так же такой погреб не нужно утеплять.

Как правильно положить уголок на яму в гараже

При стройке этого погреба нужно выполнять два главных правила:

  • Должна быть полная водонепроницаемость;
  • Хорошая вентиляция.

Проводить установку подвала лучше одновременно с возведением самого гаража. Так как при этом удобнее будет подобрать вариант закладки, установить вентиляцию и гидроизоляцию.

Если на момент установки подвала, гараж давно построен – то это будет несколько сложнее.

Как сделать подвал под гаражом

Перед постройкой гаража нужно прежде всего изучить грунт, и его возможности (точнее узнать как глубоко находятся грунтовые воды) и можно ли сделать яму примерно 300-350 см.

Stoimost

Если собрались строить гараж вместо с погребом – то лучше использовать ленточный фундамент (при этом случае часть стен станет на замену самому фундаменту).

В целом же обычно саму яму для подвала делают глубиной от 150 до 300 сантиметров.

Если же на вашей местности высокий уровень грунтовых вод, то устройство подвала нужно делать из монолитного бетона, который обладает высокой плотностью и сопротивляемостью воде.

Как выкопать яму в гараже под подвал

Прежде всего, нужно заняться котлованом (до этого лучше решить, как будет использоваться яма, как погреб для консервации или как смотровая яма для автомобиля).

garage2

От назначения ямы зависят и размеры, если яма под подвал чаще всего таких же размеров, как и сам гараж, то смотровая яма должна иметь четкие размеры.

Например, для смотровой ямы длина должна составлять длину самого автомобиля + 100 см, ширина – должна вмещать колесную базу автомобиля (хотя если вы пока не знаете, какой будите покупать автомобиль) – то можно взять стандартную ширину – от 750 до 800 мм.

Глубина ямы – это рост хозяина гаража + 100-150 мм. Лучше сделать яму глубже, чем стоять, согнувшись потом.

Когда у нас уже готов котлован по вашим размерам, нужно приступать к его бетонированию.

Но для начала дно ямы хорошенько утрамбовывают (можно использовать специальную машину) и засыпают слой гравия толщиной 100 мм. Сверху на гравий засыпают песок (слоем 50 мм).

Если у вас достаточно влажный грунт, поверх песка ещё укладываем глину (она будет дополнительной гидроизоляцией).

Поверх глины (или песка) настилают поэтиленовую пленку.

Только после этого можно начинать заливку бетона (и не забывайте его проармировать).

Фундамент под гараж с подвалом

На этапе подготовительных работ мы рассчитываем параметры фундамента, закупаем нужные материалы (и возможно покупаем или берем в аренду оборудование).

SAMSUNG

Высота подвала обычно делают от 170 до 180 см.

После выполнения всех расчетов нужно сделать разметку для фундамента.

Вообще-то разметка нужна для правильных земельных работ.

С помощью разметки можно обнаружить некоторые ошибки, которые были допущены при рассчетах

Обычно делают разметку с помощью колышков, на которые закрепляют веревку.

Как сделать фундамент с подвалом: изготовление опалубки.

Теперь переходим к опалубке, для опалубки чаще берут доски (толщина 2.5 см). Что уменьшить впитываемость самих досок их состругивают со стороны фундамента и немного замачивают в воде.

После того как доски подготовлены из них делают щитки и устанавливаются в траншеи (фиксация происходит за счет распорок и откосов).

После этого нужно заняться армированием, берут прутья толщиной 8-12 мм, которые сваривают между собой. Прутья, которые устанавливают вертикально лучше устанавливать через 50 см.

После того как готов арматурный каркас и установлен внутрь опалубки, производим заливку цемента.

Берем цемент М400 и выше (цемент, щебень, вода 1:4:1) и заливаем в траншею. После заливки фундамента (14-20 дней) опалубку снимают.

Подвал под гаражом своими руками

134464-3366387-0_c6473_1afd0153_orig

134464-3366387-0_c6474_58be2a7b_orig

Гараж очень удобное место для хранения почти ненужных вещей. В квартире на это места практически нет, поэтому многие используют помещение гаража. И стоит отметить, что количество вещей, которые могут когда-то пригодиться, переходит все пределы. В гараже их собирается столько, что уже и автомобиль заезжает с трудом.

Выход есть, наряду со смотровой ямой, которая в гараже просто необходима, построить подвальное помещение. Сделать это совсем нетрудно, но пошаговая инструкция поможет сделать это правильно.

Шаг №1. Изучение геологии

2

В первую очередь перед строительством подвала следует ознакомиться с особенностями грунта и уровнем грунтовых вод. Это поможет определить целесообразность оборудования подвала и стоимость этих работ.Если грунт каменистый или уровень грунтовых вод довольно высокий, то затраты на его строительство вырастут в геометрической прогрессии. В этих случаях не обойтись без специального оборудования и помощи специалистов.

При постройке подвала внутри существующего гаража все особенности геологии уже известны, они были досконально изучены при возведении дома для автомобиля. Если строительство ведется впервые, то нужно обратить внимание на все нюансы.

Шаг №2. Определение размеров будущего подвала.

Здесь следует отметить, что если гараж только строится, то вполне целесообразно сделать котлован по его размерам, тогда стены подвала одновременно будут служить фундаментом. Если гараж уже стоит и в нем не предусмотрено подвальное помещение, размеры подвала будут немного скромнее. От стен строения нужно будет отступить примерно

Минимальная высота сооружения должна соответствовать росту хозяина плюс запас в 150 – 200 мм, чтобы человек мог перемещаться по подвалу свободно.

Шаг №3. Эскизы будущего подвала

3

Перед началом строительства следует набросать чертеж будущего хранилища с реальными размерами. Это позволить выбрать оптимальный способ закладки основания, продумать качественное выполнение гидроизоляционных работ и обустройство вентиляционной системы, сделать планировку помещения и рассчитать реальное количество строительных материалов необходимых для его постройки.

Шаг №4. Земляные работы

4

Преимущество строительства подвального помещения на открытой местности заключается в том, что работы можно максимально автоматизировать. Земляные работы выполнить при помощи экскаватора. В гараже работы по разработке котлована придется выполнять вручную, с последующей транспортировкой лишнего грунта за пределы гаража.

Сколько стоит гараж в лобне

5

Если подпочвенная вода находиться выше уровня пола подвала нужно позаботиться о водопонижении высоты грунтовых вод на время проведения строительных работ, герметичности подвального помещения и его тщательной последующей гидроизоляции.

Шаг №5. Устройство пола подвала

7

Глубина под подвальное хранилище должно на 300-350 мм быть глубже отметки будущего пола. Сначала нужно устроить основание пола. Для этого необходимо засыпать дно котлована щебнем мелкой фракции и тщательно его утрамбовать. Далее, так называемую подушку залить горячим битумом.

6

После его застывания изготавливается арматурная сетка и заливается тяжелым бетоном. Толщина пола должна быть не менее 200 мм.

Шаг №6. Возведение стен

8

Материал для стен в подвальном помещении зависит от особенностей грунта. Если подвал строится в сухих грунтах, то для стен прекрасно подойдет полнотелый красный кирпич. Можно использовать шлакоблоки, но исключения их взаимодействия с влагой, которая вызывает пагубные последствия, лучше с наружной стороны покрыть стены гидроизоляционными материалами.

9

В мокром грунте используется железобетон. Идеальным материалом послужат фундаментные блоки.

Однако их применение возможно только при наличии свободного подъезда и грузоподъёмного механизма, в противном случае можно сделать монолитные стены путем заливки бетона в подготовленную опалубку.

11

Изготавливается она из дерева. Доски скрепляются гвоздями, смотри фото. Далее, устанавливается конструкция из арматуры. Следует отметить, что высота каждого слоя заливаемого бетона должна быть не более 400 мм.

10

После заливки первого слоя, устанавливается опалубка для следующего по тем же размерам.

Шаг №7. Устройство потолка

12

При перекрытии подвала нужно помнить, что его потолок служит полом гаража, поэтому он должен быть прочным и надежным, способным выдержать вес автомобиля. В строящемся гараже, подвальное помещение можно перекрыть готовыми заводскими плитами, в существующем целесообразно залить монолитный потолок. Для этого необходимо установить опалубку, изготовить и смонтировать армированную сетку и залить тяжелым бетоном. Толщина плиты должна быть не менее 200 мм.

14

Шаг№8. Гидроизоляционные работы

Гидроизоляция подвала это довольно ответственное мероприятие. Если пренебречь этими работами, то в результате получится помещение непригодное для хранения чего-либо. Если подвал находится в сухих и плотных грунтах, то сложная система гидроизоляции не нужна.

17

Достаточно выполнить нанесение на стены и пол слоя горячей битумной мастики.

2017-11-06_17-39-40

Гидроизоляционная система в мокрых грунтах требует более серьёзного подхода. Самая надежная — это наружная гидроизоляция.Устроить ее, можно применив рулонные материалы или обмазочные полимерные мастики, жидкую резину и жидкое стекло.

16

Внешняя поверхность стен оштукатуривается для выравнивания поверхности гидроизоляционным составом лучше с армированием. В качестве штукатурного состава лучше применять растворы известных компаний Ceresit, IVSIL, Xypex Cemical Corporation, BASF, Saint-Gobain WEBER-VETONIT, Бастион, «Ирмаст-Холдинг», «Пенетрон-Россия».

18

После этого наносится слой гидроизоляции (рубероид, полимерные мембраны, битумсодержащие мастики или другие обмазочные средства, предназначенные для гидроизоляции фундаментов).

19

В дальнейшем стена подвала еще раз оштукатуривается.

22

Дно траншеи засыпается песком и утрамбовывается, потом необходимо закрепить полотно геотекстиля, перекрывая дно траншеи и обратную ее стенку. После нужно засыпать щебень крупной фракции и монтируется полихлорвиниловая труба, выполняющая роль дренажа. Грунтовая вода выводится в специально подготовленный сточный колодец.

21

Сверху трубы укладывается слой щебня 100-150 мм и закрывается полотном геотекстиля.

25

Возле бетонной стены нужно уложить слой глины, она будет служить гидрозамком, а траншею засыпать песком и утрамбовать, чтобы грунт не усаживался.

26

В случае если по каким-то причинам наружную гидроизоляцию выполнить не удаётся, ее производят изнутри.

Шаг № 9. Вентиляция

27

Не менее ответственное мероприятие устройство воздухообмена в подвальном помещении. Можно пойти по простому пути и организовать в подвале естественную вентиляцию. Сделать это нетрудно, но естественный воздухообмен не даёт нужного эффекта, хотя имеет право на жизнь.

28

Более надежный это принудительный вариант вентиляции. Выполнить такой вид воздухообмена можно простым добавлением в вытяжной канал естественной вентиляции электрического вентилятора. Это позволит поддерживать в помещении подвала нормальную температуру и влажность вне зависимости от времени года или неблагоприятной погоды.

Монтаж вентканалов осуществляется следующим образом:

Приточный канал располагается на высоте 150-200 мм от уровня пола, его обратный конец выводится на улицу, на высоту 200-300 мм. Вытяжной канал необходимо разместить максимально под потолком и вывести наружу на полметра над уровнем гаражной крыши.

29

Как говорилось выше, в вытяжной воздуховод устанавливается электрический вентилятор. Чтобы исключить образование конденсата из-за перепада температурных режимов наружную часть вентканалов необходимо утеплить.

30

Во избежание попадания осадков внутрь воздуховода на его оголовке рекомендуется установить грибок,

31

а для защиты от грызунов предохранительные металлические сетки.

Шаг №10. Устройство лестницы

32

При строительстве подвала вместе с гаражом можно использовать готовый ж/б лестничный марш, если всё проходит в существующем гараже, то лучше изготовить её из подручных материалов своими руками.

33

Это может быть металл

или дерево. Однако при изготовлении не следует забывать о ее надежности, безопасности и удобстве.

Шаг №11. Освещение

35

Система освещения подвального помещения не представляет никакой сложности. Нужно учесть два нюанса.

37

Включатель должен располагаться в помещении гаража,

36

а светильник должен быть влагозащищенного исполнения.

Шаг №12. Отделочные работы

38

Стены подвала необходимо оштукатурить водоотталкивающей цементной смесью типа Церезит, См-11, Осовит Стартвэлл, предварительно закрепив тонкую металлическую сетку дюбелями. После того как поверхность высохнет можно побелить ее известью, которая обладает защитными и дезинфицирующими свойствами или окрасить акриловыми и силикатными красками, содержащими антисептические присадки, предварительно обработав и поверхность грунтовкой глубокого проникновения.

Проект подвала под гаражом фото и видео

39

40

41

Сухой подвал, погреб и яма в гараже своими руками на видео

Источник
Рейтинг
Загрузка ...
